您當前的位置:主頁 > 產品中心 > 球閥 >

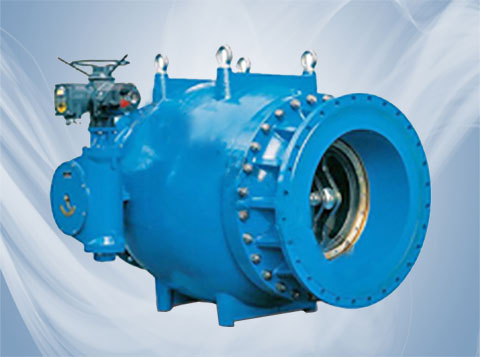

活塞調流調壓閥

【型號】:-

【通經】:DN150-DN2000

【壓力】:-

【溫度】:-

【閥體材質】:-

【適用介質】:-

{dede:field.title/}

產品介紹

活塞式調流調壓閥選型在保證無振動,無噪聲,無氣蝕,對管路無損傷的情況下,對系統進行線性調流或穩定減壓是保證調流閥長壽命工作的基本要求。根據不同工況有四種以上出口形式的活塞式調流閥。因此,活塞式調流發的選型過程為:先根據系統調節參數確定氣蝕等級,進而確定活塞閥的出口形式。再根據選定出口形式的活塞閥的Kv系列曲線圖,確定閥門的定型尺寸。也就是說:在保證長壽命穩定運行的前提下,活塞式調流閥的結構是有選擇的,并且理想工作狀態下的調流指標性能并不能隨意指定。不同形式的調流閥對應不同的氣蝕等級,也對應不同的過流能力。對于確定的系統尺寸,比較隨意給定調節壓力等級或流量參數,有可能導致閥門不在最佳的工作狀態下工作。氣蝕是指流體在節流作用下,節流器件后端因壓力急劇下降,導致液體發生汽化,而后又在氣泡發生湮滅過程中,對器件微觀表面造成強烈沖擊,進而產生噪音、振動、腐蝕的現象。

產品特點

活塞式調流調壓閥簡介活塞閥主要用于在保證無振動,無氣蝕噪聲,無氣蝕,對管路無損傷的情況下對系統進行線性調流或穩定減壓。技術特點活塞式調流調壓閥是能滿足各種特殊調節要求的閥門。其調節功能是靠類似于活塞狀的閥塞在閥腔內延軸向(水流向)移動,從而控制水流的出閥面積來實現的。

技術參數

主要連接尺寸
公稱壓力 公稱通徑 連接尺寸(mm}
   PN    DN L D K d b f z-d0
0.6MPa 150 350 265 225 799 20 2 8-φ18
200 400 320 280 254 22 2 8-φ18
250 500 375 335 309 24 2 12-φ18
300 600 440 395 363 24 2 12-φ22
350 700 490 445 413 24 2 12-φ22
400 800 540 495 463 24 2 16-φ22
450 900 595 550 518 24 2 16-φ22
500 1000 645 600 568 26 2 20-φ22
600 1200 755 705 667 30 2 20-φ26
700 1400 860 810 772 26 5 24-φ26
800 1600 975 920 878 26 5 24-φ30
900 1800 1075 1020 978 26 5 24-φ30
1000 2000 1175 1120 1078 26 5 28-φ30
1200 2400 1405 1340 1295 28 5 32-φ30
1400 2800 1630 1560 1510 32 5 36-φ36
1600 3200 1830 1760 1710 34 5 40-φ36
1800 3600 2045 1970 1918 36 5 44-φ39
2000 4000 2265 2180 2125 38 5 48-φ42


公稱壓力 公稱通徑 連接尺寸(mm}
   PN    DN L D K d b f z-d0
1.0MPa 150 350 285 240 211 24 2 8-φ22
200 400 340 295 266 24 2 8-φ22
250 500 395 350 319 26 2 12-φ22
300 600 445 400 370 26 2 12-φ22
350 700 505 460 429 26 2 16-φ22
400 800 565 515 480 26 2 16-φ26
450 900 615 565 530 28 2 20-φ26
500 1000 670 620 582 28 2 20-φ26
600 1200 780 725 682 34 2 20-φ30
700 1400 895 840 794 34 5 24-φ30
800 1600 1015 950 901 36 5 24-φ33
900 1800 1115 1050 1001 38 5 28-φ33
1000 2000 1230 1160 1112 38 5 28-φ36
1200 2400 1455 1380 1328 44 5 32-φ39
1400 2800 1675 1590 1530 48 5 36-φ42
1600 3200 1915 1820 1750 52 5 40-φ48
1800 3600 2115 2020 1950 56 5 44-φ48
2000 4000 2325 2230 2150 60 5 48-φ48
