歡迎來到上海美力德閥門官方網站!

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 蝶閥 >

D971X對夾式電動軟密封蝶閥

【型號】:D971X

【通經】:DN50-DN1200

【壓力】:PN6/PN10/PN16

【溫度】:丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃

【閥體材質】:WCB、QT450-10、HT200、HT250

【適用介質】:水、空氣、天然氣、油品及弱腐蝕性流體

D971X對夾式電動軟密封蝶閥

產品介紹

軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

產品特點

軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

技術參數

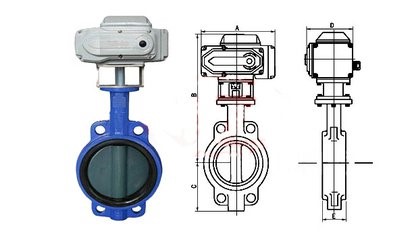

D971X對夾式電動軟密封蝶閥外形尺寸

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-Фd DO n-Фd DO n-Фd
50 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 46 70 453 125 125 130 4-14 145 4-18 145 4-18
80 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 60 164 843 325 245 280 8-18 295 8-22 295 8-22
250 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33
600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39
900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39
1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48


D971X對夾式電動軟密封蝶閥主要技術參數

公稱通經DN(mm) 50~2000 50~1600
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動


D971X對夾式電動軟密封蝶閥主要零部件

零件名稱 材料
閥體 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
閥軸 2Cr13
密封圈 丁腈耐油橡膠
填料 柔性石墨


D971X對夾式電動軟密封蝶閥主要性能參數

制造標準 GB/T 122387-89
法蘭標準 GB9113-2000、GB17241.6-1998
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92
