您當前的位置:主頁 > 產品中心 > 球閥 >

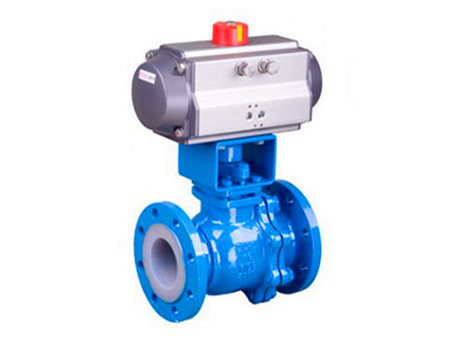

Q641F4氣動襯氟球閥

【型號】:Q641F4

【通經】:15~300mm

【壓力】:PN1.0、1.6Mpa

【溫度】:-40~+180℃;

【閥體材質】:鑄鐵、鑄鋼、不銹鋼

【適用介質】:各種工業管道中液體和氣體的輸送(包括蒸氣),在各種酸、堿、鹽類等強腐蝕性介質

{dede:field.title/}

產品介紹

產品特點

     Q641F46型氣動襯氟球閥是采用氣動執行器與襯氟球閥組成,閥門采用氟塑料作為內襯,并配之以新型的帶桿球體結構,再加上其獨特的彈性唇式密封座結構,使其具有普通球閥的各項優點,能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。氣動襯氟球閥可作開關或調節之用,耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣),在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供最大的流量,并可用于掃線清洗或隔離輸送的管道。
耐腐蝕氣動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,特別是具有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

技術參數

yle="width:515px;">

閥體及內件


閥體形式

兩段式鑄造閥體(內襯四氟)

公稱通徑

DN15~DN400

公稱壓力

PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K

法蘭標準

GB、JB、HG、JIS、ANSI、DIN

連接形式

法蘭式

壓蓋型式

螺栓壓緊式

適用溫度

-40~+180℃

球體形式

"O"型全襯氟球體

流量特性

近似快開特性

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

執行機構


執行器型號

GT、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4~0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-20~+90℃

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要零件材料


閥體

鑄鐵、鑄鋼、不銹鋼

閥芯

不銹鋼+聚四氟依稀(F46)

閥座

聚四氟依稀(F46)

閥桿

2Cr13

填料

柔性石墨、聚四氟依稀

支架

鑄鐵、鑄鋼、不銹鋼

聯軸器

25、35、45

主要性能指標


公稱通徑 DN(mm)

15

20

25

32

40

50

100

125

150

200

250

300

350

400

允許壓差(MPa)

≤ 公稱壓力

動作范圍

0~90°

泄露量Q

軟密封VI級

基本誤差

帶定位器:小于全行程的±2%

回差

帶定位器:小于全行程的2%

主要性能規范


試驗壓力(MPa)

公稱壓力(MPa)

壓力級

JIS(K)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.75

6.0

9.6

15.0

3.0

7.5

16.5

2.4

3.8

密封試驗

1.76

2.75

4.4

7.04

11.0

2.2

5.5

12.1

1.5

2.8

氣密試驗

0.4~0.7MPa
