【型號】:Q941
【通經】:DN15~DN200
【壓力】:PN16-PN63
【溫度】:-28~500℃
【閥體材質】:鑄鋼,不銹鋼304,316,316L
【適用介質】:水、蒸汽、油品等

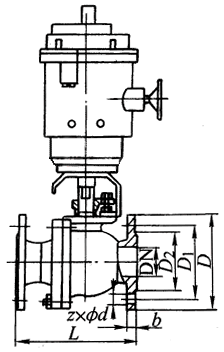

產品外形結構尺寸:
Q941Y-16 型 硬密封浮動電動球閥外形結構尺寸 (mm) |
||||||
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
15 |
130 |
95 |
65 |
45 |
14 |
4×φ14 |
20 |
140 |
105 |
75 |
55 |
14 |
4×φ14 |
25 |
150 |
115 |
85 |
65 |
14 |
4×φ14 |
32 |
165 |
135 |
100 |
78 |
16 |
4×φ18 |
40 |
180 |
145 |
110 |
85 |
16 |
4×φ18 |
50 |
200 |
160 |
125 |
100 |
16 |
4×φ18 |
65 |
220 |
180 |
145 |
120 |
18 |
4×φ18 |
80 |
250 |
195 |
160 |
135 |
20 |
8×φ18 |
100 |
280 |
215 |
180 |
155 |
20 |
8×φ18 |
125 |
320 |
245 |
210 |
185 |
22 |
8×φ18 |
150 |
360 |
280 |
240 |
210 |
24 |
8×φ23 |
200 |
400 |
335 |
295 |
265 |
26 |
12×φ23 |
Q941Y-25 型 硬密封浮動電動球閥外形結構尺寸(mm) |
||||||
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
15 |
130 |
95 |
65 |
45 |
16 |
4×φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
4×φ14 |
25 |
150 |
115 |
85 |
65 |
16 |
4×φ14 |
32 |
165 |
135 |
100 |
78 |
18 |
4×φ18 |
40 |
180 |
145 |
110 |
85 |
18 |
4×φ18 |
50 |
200 |
160 |
125 |
100 |
20 |
4×φ18 |
65 |
220 |
180 |
145 |
120 |
22 |
8×φ18 |
80 |
250 |
195 |
160 |
135 |
22 |
8×φ18 |
100 |
280 |
230 |
190 |
160 |
24 |
8×φ23 |
125 |
320 |
270 |
220 |
188 |
28 |
8×φ25 |
150 |
360 |
300 |
250 |
218 |
30 |
8×φ25 |
200 |
400 |
360 |
310 |
278 |
34 |
12×φ25 |
Q941Y-40 型 硬密封浮動電動球閥外形結構尺寸(mm) |
||||||
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
15 |
130 |
95 |
65 |
45 |
16 |
4×φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
4×φ14 |
25 |
150 |
115 |
85 |
65 |
16 |
4×φ14 |
32 |
180 |
135 |
100 |
78 |
18 |
4×φ18 |
40 |
200 |
145 |
110 |
85 |
18 |
4×φ18 |
50 |
220 |
160 |
125 |
100 |
20 |
4×φ18 |
65 |
250 |
180 |
145 |
120 |
22 |
8×φ18 |
80 |
280 |
195 |
160 |
135 |
22 |
8×φ18 |
100 |
320 |
230 |
190 |
160 |
24 |
8×φ23 |
125 |
400 |
270 |
220 |
188 |
28 |
8×φ25 |
150 |
400 |
300 |
250 |
218 |
30 |
8×φ25 |
200 |
502 |
375 |
320 |
282 |
38 |
12×φ30 |
Q941Y-63 型 硬密封浮動電動球閥外形結構尺寸(mm) |
||||||
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
15 |
140 |
105 |
75 |
55 |
18 |
4×φ14 |
20 |
152 |
125 |
90 |
68 |
20 |
4×φ18 |
25 |
180 |
135 |
100 |
78 |
22 |
4×φ18 |
32 |
200 |
150 |
110 |
82 |
24 |
4×φ23 |
40 |
220 |
165 |
125 |
95 |
24 |
4×φ23 |
50 |
250 |
175 |
135 |
105 |
26 |
4×φ23 |
65 |
280 |
200 |
160 |
130 |
28 |
8×φ23 |
80 |
320 |
210 |
170 |
140 |
30 |
8×φ23 |
100 |
360 |
250 |
200 |
168 |
32 |
8×φ25 |
125 |
381 |
295 |
240 |
202 |
36 |
8×φ34 |
150 |
403 |
340 |
280 |
240 |
38 |
12×φ34 |
