Q41F46手動襯氟球閥

【型號】:Q41F46

【通經】:DN15-DN250

【壓力】:PN1.0~4.0MPa

【溫度】:-29~300℃

【閥體材質】:碳鋼、不銹鋼

【適用介質】:水、蒸汽、油品、硝酸、醋酸等

{dede:field.title/}

產品介紹

Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蝕性和密封性。

產品特點

Q41F46襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門,實現對生產過程中酸、堿等強腐蝕介質的調節或切斷,在水處理過程控制中使用效果最明顯。
【閥門特點】
1、采用FEP襯里層的襯氟球閥具有極高的化學穩定性可以適用除“熔融堿金屬和元素氟”,以外其它任何強腐蝕性質。
2、襯氟球閥采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護。
3、啟閉件球件與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,從根本上保證了工程中的使用安全性。
4、襯氟球閥結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏。
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件,其中三片式球閥允許主閥體與兩側閥體分離,可實現在線快速更換、維修。廣泛用于化工、石油、冶金、醫藥等工業部門,實現對生產過程中酸、堿等強腐蝕介質的調節或切斷,在水處理過程控制中使用效果最明顯。

技術參數




主要性能參數

襯氟球閥型號 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C
工作壓力(MPa) 1.0 1.6 1.0 1.6
 適用溫度(℃) -10~150 -20~150
適用介質 腐蝕性介質
材料 閥體 鑄鐵內襯聚四氟乙烯 鑄鐵內襯聚四氟乙烯
球體 鑄鋼外包聚四氟乙烯
密封圈 增強聚四氟乙烯 聚四氟乙烯
填料 聚四氟乙烯

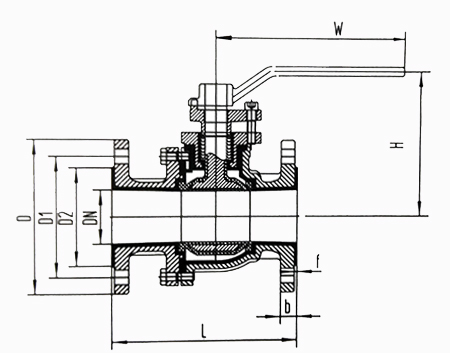

外形和連接尺寸

公稱通徑 PN1.6(MPa)襯氟球閥外形尺寸和連接尺寸 參考值 重量
DN L D D1 D2 f b Z-Φd H1 D0 kg
15 130 95 65 45 3 14 4-Φ14 95 140 4
20 140 105 75 55 3 14 4-Φ14 98 150 4.5
25 150 115 85 65 3 16 4-Φ14 113 150 5.5
32 165 135 100 78 3 18 4-Φ18 130 180 7
40 180 145 110 85 3 18 4-Φ18 135 200 9
50 200 160 125 100 3.5 20 4-Φ18 140 220 15
65 220 180 145 120 3.5 20 4-Φ18 145 280 17
80 250 195 160 135 4 22 8-Φ18 205 320 30
100 280 215 180 155 4 24 8-Φ18 230 380 40
125 320 245 210 185 4 26 8-Φ18 252 500 60
150 360 280 240 210 4 28 8-Φ23 283 600 75
200 400 335 295 265 5 30 8-Φ23 325 750 130
250 450 405 335 320 5 34 12-Φ26 370 900 210

執行標準
設計標準:GB12237
結構長度:GB12221
法蘭標準:JB/T79-94 GB9113.1-26
檢驗試驗:JB/T9092-99
