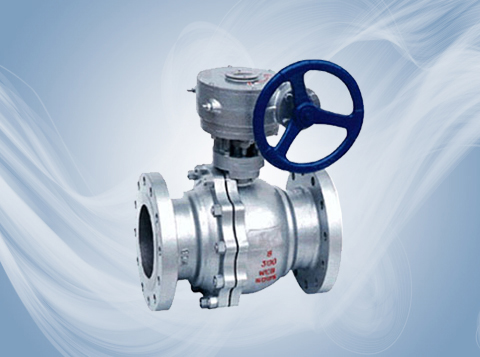

Q341F手動蝸桿傳動球閥

【型號】：Q341F

【通經】：DN100-DN300

【壓力】：1.6-4.0MPa

【溫度】：≤180℃

【閥體材質】：碳鋼、不銹鋼

【適用介質】：水、氣、油等

{dede:field.title/}

產品介紹

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q341F）、金屬堆焊鈷基（Q341Y），公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥。

產品特點

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球，用于管路中做開關切斷或調節介質使用

技術參數

產品性能參數

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥主要性能參數
型號 PN 工作壓力 /MPa 適用溫度 /℃ 適用介質
Q341F-16C 16 1.6 ≤180 水、氣、油
Q341F-25 25 2.5
Q341F-40 40 4.0
Q341Y-16C 16 1.6 ≤425 水、氣、油含顆粒介質
Q341Y-25 25 2.5
Q341Y-40 40 4.0
Q341F-16P 16 1.6 ≤180 硝酸類
Q341F-25P 25 2.5
Q341F-40P 40 4.0
Q341Y-16P 16 1.6 ≤450 水、氣、油含顆粒介質
Q341Y-25P 25 2.5
Q341Y-40P 40 4.0
Q341F-16R 16 1.6 ≤180 硝酸類
Q341F-25R 25 2.5
Q341F-40R 40 4.0
Q341Y-16R 16 1.6 ≤450 水、氣、油含顆粒介質
Q341Y-25R 25 2.5
Q341Y-40R 40 4.0

產品零部件材料

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥零部件材料
型號 材料
閥體 閥桿 密封面 填料
Q341F-16C WCB 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 PTFE、增強 PTFE PTFE
Q341F-25
Q341F-40
Q341Y-16C 金屬堆焊鈷基 柔性石墨
Q341Y-25
Q341Y-40
Q341F-16P CF8 304 PTFE、增強 PTFE PTFE
Q341F-25P
Q341F-40P
Q341Y-16P 金屬堆焊鈷基 柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R CF8M 316 PTFE、增強 PTFE PTFE
Q341F-25R
Q341F-40R
Q341Y-16R 金屬堆焊鈷基 柔性石墨
Q341Y-25R
Q341Y-40R

產品外形及結構尺寸

Q341F、Q341Y 型 PN16 蝸桿傳動球閥主要外形及結構尺寸
DN L D H 重量/kg
125 320 245 542 110
150 360 280 572 130
200 457 335 638 200
250 533 405 828 245
300 610 460 948 500
Q341F、Q341Y 型 PN25 蝸桿傳動球閥主要外形及結構尺寸
DN L D H 重量/kg
100 305 230 528 90
125 381 270 547 130
150 403 300 592 170
200 419 360 791 250
250 568 425 926 385
300 648 485 948 625
Q341F、Q341Y 型 PN40 蝸桿傳動球閥主要外形及結構尺寸
DN L D H 重量/kg
100 305 230 528 95
125 381 270 547 135
150 403 300 592 175
200 419 375 791 265
250 568 445 926 524
300 648 510 948 665
