您當前的位置:主頁 > 產品中心 > 球閥 >

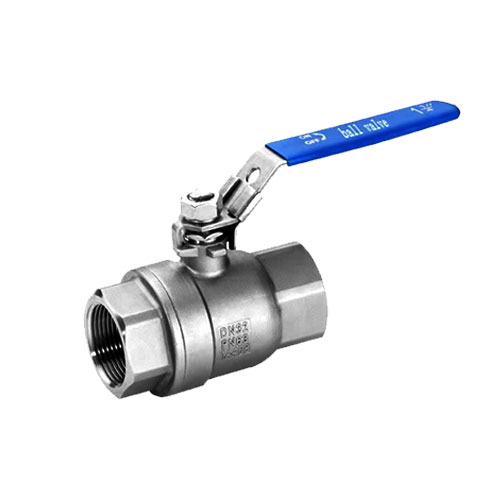

Q11F二片式內螺紋球閥

【型號】:Q11F

【通經】:DN6-DN100

【壓力】:PN1.0~4.0MPa

【溫度】:-29~180℃

【閥體材質】:A105、45、SS304、SS316

【適用介質】:水、蒸汽、油品、硝酸、醋酸等

{dede:field.title/}

產品介紹

Q11F 型 PN16~PN63 二片式內螺紋球閥適用于 PN1.0~4.0MPa,工作溫度 -29~180℃(密封圈為增強聚四氟乙烯)或 -29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質

產品特點

內螺紋連接球閥閥體鑄造采用先進的工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。

技術參數



主要零件材料

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
A105、45 1Cr18/1Cr18Ni9Ti


SS304
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
硝酸類 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸類 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

yle="text-align: center;"> yle="width: 400px; height: 121px;" />

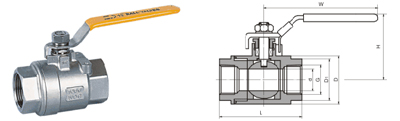

主要外形和連接尺寸

公稱通徑 管螺紋 尺寸 重量WT(g)
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200
