GQ47H電動軌道式鋼制球閥

【型號】：GQ47H

【通經】：DN25-DN500

【壓力】：PN16-PN64、150Lb-600Lb

【溫度】：-29~450℃

【閥體材質】：WCB等

【適用介質】：水、蒸汽、油品等

{dede:field.title/}

產品介紹

1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證
6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的

產品特點

GQ47H 型 PN16~PN100 軌道式鋼制球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業

技術參數

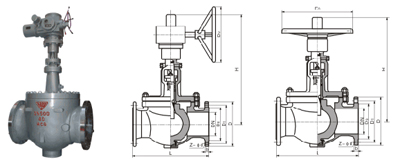

主要外形和連接尺寸

壓力級 主要尺寸 公稱通徑
25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
PN1.6MPa L 100 180 200 230 290 310 350 480 480 600 730 850 980 1100 1200 1250
H 24 260 307 360 410 483 512 581 581 617 672 723 758 791 828 870
㎏ 9.5 16 19 28 30 41 55 115 115 215 270 385 502 876 980 1240
PN2.5MPa L 160 180 200 230 290 310 350 480 480 600 730 850 980 1100 1200 1250
H 260 280 320 260 430 490 525 604 604 642 695 742 781 815 864 905
㎏ 9.5 16 19 28 30 45 59 121 121 230 289 402 540 913 1120 1280
PN4.0MPa L 160 180 200 230 290 310 350 480 480 600 730 850 980 1100 1200 1250
H 260 280 320 360 436 492 527 649 649 701 750 750 790 832 875 910
㎏ 10 17 20 25 32 45 59 115 115 2130 295 402 540 913 1124 348
PN6.4MPa L 160 180 200 230 290 310 350 480 480 600 730 850 980 1100 - -
H 280 300 329 365 450 509 541 725 725 781 790 806 821 858 - -
㎏ 10 17 20 25 32 52 68 106 168 281 355 498 689 1134 - -
150Lb L 127 140 165 178 190 203 229 356 394 457 533 910 686 762 964 914
300Lb L 165 178 190 216 214 283 305 381 403 502 568 648 762 838 914 991
600Lb L 216 229 241 292 330 356 432 508 559 660 787 838 889 991 1092 1194
【執行標準】
結構長度：JB/T7745 GB/T12221
連接法蘭：GB/T9113 JB/79 HG20592
對焊端：GB/T12224
檢驗和試驗：JB/T9092
