歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 球閥 >

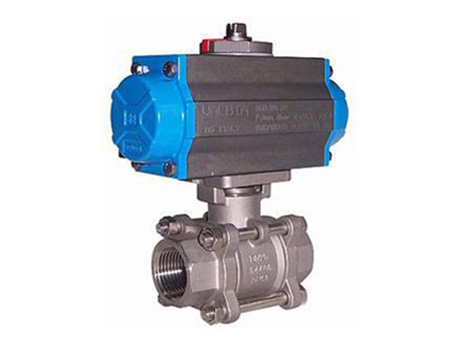

氣動內螺紋球閥

【型號】：Q611F

【通經】：DN6-DN100

【壓力】：PN16

【溫度】：-28?℃ -300 ℃

【閥體材質】：鑄鋼、不銹鋼

【適用介質】：水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質

{dede:field.title/}

產品介紹

產品特點

   上海美力德閥門制造有限公司生產的氣動內螺紋球閥Q611F氣動內螺紋球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝結構合理、造型美觀。閥座采用彈性密封結構密封可靠啟閉輕松。閥桿采用倒密封的下裝式結構閥腔異常升壓時閥桿不會被沖出。

產品概述：
   Q611F內螺紋氣動球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

主要性能參數：


公稱通徑 DN(mm)

6-100

公稱壓力 PN(MPa)

1.6

公稱壓力 PS(MPa)

強度試驗

2.4

密封試驗

1.8

材料 \ 材料代號

C

P

R

主要零件

閥體

WCB

CF8 304

CF8M 316

球體

WCB

CF8 304

CF8M 316i

閥桿

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增強聚四氟乙烯 對位聚苯

填料

聚四氟乙烯 柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28 ℃ -300 ℃

氣動裝置

型號

OBD 系列

氣源壓力

0.4-0.7MPa

執行標準

設計制造

結構長度

法蘭尺寸

壓力溫度

試驗檢驗

GBT/12238

Gb12221

/

GB/T13927

GB13927

技術參數

yle="width: 234px; height: 300px;" />

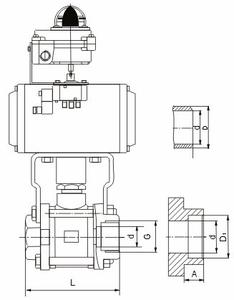

安裝尺寸：


口徑
(mm)

尺 寸

氣動裝置型號(僅供參考)

三段式

對焊式

承插爆式



G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1～14.3

9.5

GTD52

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55～17.8

9.5

GTD52

15

1/2

67

15

67

15.8

24

67

15

21.7～21.95

9.5

GTD52

20

3/4

82

20

82

20

28

82

20

27.05～27.3

11.1

GTD63

25

1

91

25

91

25

34

91

25

33.8～34.05

12.7

GTD63

32

11/4

108

32

108

32

41

108

32

42.55～42.8

14.3

GTD83

40

11/2

129

38

129

38

49

129

38

48.65～48.9

15.89

GTD83

50

2

148

50

148

50

62

148

50

61.1～61.35

17.4

GTD83

65

2

186

64

193

64

78

/

/

/

/

GTD110

80

3

206

78

222

78

94

/

/

/

/

GTD110

100

4

240

98

273

98

124

/

/

/

/

GTD127
