保溫電動球閥是采用電動角行程執行機構與夾套保溫球閥組成,具有良好的保溫保冷特性,且氣動保溫球閥的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。采用一體化結構,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA控制信號或1-5VDC及220VAC 電源即可控制運轉。
歡迎來到上海美力德閥門官方網站!

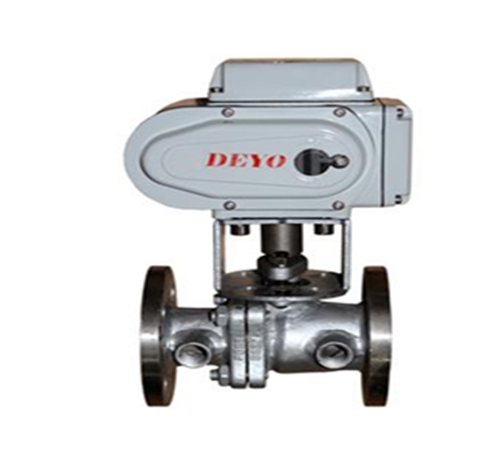

【型號】:BQ941F
【通經】:DN50-DN200
【壓力】:1.0Mpa-50.0Mpa
【溫度】:-196℃-650℃
【閥體材質】:鑄鋼、不銹鋼
【適用介質】:蒸汽或其它過熱氣體
保溫電動球閥是采用電動角行程執行機構與夾套保溫球閥組成,具有良好的保溫保冷特性,且氣動保溫球閥的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。采用一體化結構,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA控制信號或1-5VDC及220VAC 電源即可控制運轉。
電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構,因而夾套保溫電動球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
產品材質:鑄鋼、不銹鋼
工作壓力:1.0Mpa-50.0Mpa
工作溫度:-196℃-650℃
驅動方式:手動、氣動、液動、電動
連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍
制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產
閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
BQ941F保溫電動球閥概述:
BQ941F保溫電動球閥是采用電動角行程執行機構與夾套保溫球閥組成,具有良好的保溫保冷特性,且氣動保溫球閥的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。采用一體化結構,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA控制信號或1-5VDC及220VAC 電源即可控制運轉。電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構,因而夾套保溫電動球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941F保溫電動球閥特點:
1、主要針對凝固的高粘度介質及易結晶介質等。
2、該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。
3、由于采用整體式結構,因而保溫球閥比一般球閥何種更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
公稱通徑 | DN15~200、NPS 3/4~8 | |||
---|---|---|---|---|
公稱壓力(Mpa) | PN1.6~2.5、Class150~300、10K、20K | |||
閥門材料及適用工況 | 零件名稱 | 材 料 | ||
3.閥體 | WCB | CF8(304) | CF8M(316) | |
2.閥座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
4.密封圈 | 聚四氟乙烯、對位聚笨 | |||
5.球體 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
6.閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
1.夾套 | 25 | 25 | 25 | |
7.填料 | 聚四氟乙烯、柔性石墨 | |||
適用介質 | 水、蒸汽、油品 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 | |
適用溫度 | -29~180℃(聚四氟乙烯)、-20~300℃(對位聚笨) | |||
設計制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 | |||
結構長度 | GB/T 12221-1989、ANSI B16.10;JIS B2002 | |||
連接法蘭 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406;ANSI B16.5;JIS B2212~2214 | |||
壓力試驗 | JB/T 9092-1999、API 598 | |||
傳動方式 | 手動、蝸輪蝸桿傳動、氣動、電動。 |
公稱通徑 | d | L | D | E | Q | H | W | 管螺紋 | ||
---|---|---|---|---|---|---|---|---|---|---|
(mm) | (in) | (mm) | (in) | P | ||||||
20 | 3/4" | 19 | 117 | 40 | 1.5" | 58.5 | 147 | 101 | 170 | G3/4" |
25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
40 | 1 1/2" | 38 | 165 | 65 | 2.5" | 63.5 | 181 | 125 | 250 | G3/4" |
50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 800 | G3/4" |
200 | 8" | 203 | 330 | 300 | 12" | 100 | 492 | 410 | 800 | G3/4" |
