承插焊鍛鋼止回閥

【型號】：H61H、H61Y

【通經】：DN15-DN50

【壓力】：800(Lb)

【溫度】：≤425℃

【閥體材質】：碳素鋼

【適用介質】：水、蒸汽、油品等

{dede:field.title/}

產品介紹

H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

產品特點

性能參數

型號
H61H
H61Y
適用溫度（℃）
≤425
適用介質
水、蒸汽、油品
材料
閥體、閥蓋
碳素鋼
閥瓣
鉻不銹鋼
密封面
鉻不銹鋼或碳鋼對焊鐵基合金
墊片
柔性石墨

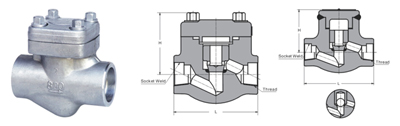

主要外形和連接尺寸

公稱通徑DN 尺寸 (mm) 重量 (kg)
mm in L l D D1 H
15 1/2 80 10 34 21.8 47.5 1.25
20 3/4 90 13 40 27.1 52.5 1.6
25 1 100 13 50 33.8 62.5 2.4
32 1 1/4 120 13 58 42.6 78 3.75
40 1 1/4 140 13 66 48.7 92 5.5
50 2

技術參數

【執行標準】
設計與制造：MSSP-118，ASME B16.34
檢驗與測試：API 598 標記：MSS-SP-25
