您當前的位置:主頁 > 產品中心 > 止回閥 >

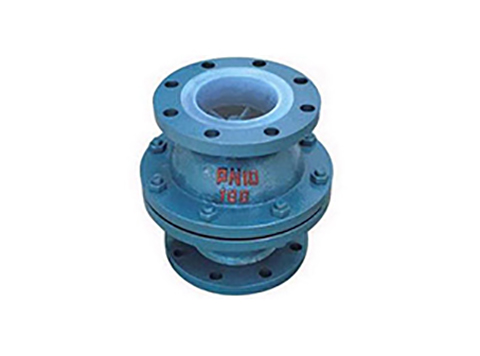

襯氟立式止回閥H42F46-16C

【型號】:H42F46-16C

【通經】:DN15-DN500

【壓力】:0.6/1.0Mpa

【溫度】:-50℃~150℃

【閥體材質】:HT250、WCB

【適用介質】:各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑

{dede:field.title/}

產品介紹



襯氟立式止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動。



產品特點

立式止回閥:由于管線中進口端介質的壓力作用,而克服彈簧阻力使閥門開啟或關閉。當進口端介質壓力低于出口端時,彈簧將閥芯推向閥座而使閥門關閉,阻止介質逆流,故起止回作用。立式止回閥廣泛使用于化工、液化石油氣、流體等行業

襯氟立式止回閥產品特點:


立式止回閥具有以下兩個優特點:
1、立體式止回閥有法蘭和對夾之分,具有結構簡單,零部件少,分量輕等特點。立式止回閥主要用于需防止介質倒流的各種工況場合。
2、立式止回閥用于立式安裝時可不設彈簧,利用閥瓣自身的重量及流體回流的壓力起止回作用。


襯氟立式止回閥用途和性能規范:


本閥門用于工業管道上作阻止介質逆流的裝置。
性能規范:
試驗壓力: 公稱壓力( MPa ) 1.6 / 2.5 / 4.0 ;
殼體試驗: 2.4/ 3.8 / 6.0 ;
密封試驗: 1.8 /2.8/ 4.4;
閥體材料: WCB(C) /CF8(P) /CF 8M (R) /WC6 /WC9 ;
工作溫度: ≤ 425 / ≤ 100 /≤ 100/ ≤ 550 /≤ 550 ;
適用介質:硫酸類 、硝酸類、 醋酸類
執行標準:設計制造: GB12235  結構長度: GB12221  連接法蘭: JB/T79-1994
試驗與檢驗: JB/T9092-1999

襯氟立式止回閥作用原理和結構說明:


襯氟立式止回閥在使用過程中,介質按圖示箭頭方向流動。
1,當介質按規定方向流動時,閥瓣受介質力的作用,被開啟;介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。
2,閥體及閥瓣的密封面采用不銹鋼堆焊。
3,本閥門的結構長度按GB12221-1989的規定,法蘭連接尺寸按JB/T79-1994的規定。


襯氟立式止回閥安裝和使用:


1襯氟立式止回閥通路兩端須堵塞,存在干燥通風的室內。如長期存放,應經常檢查防銹蝕。
2安裝前應將閥門清洗干凈,并消除在運輸過程中造成的缺陷。
3安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4本閥門安裝在水平管道上,閥蓋向上。
施工、安裝要點
1)、安裝位置、高度、進出口方向必須符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密。

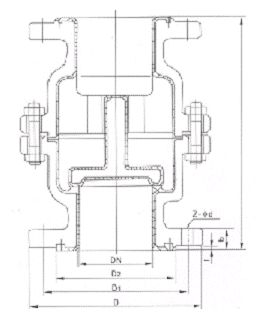

技術參數

公稱通徑 標準值 參考值
DN
(mm)
NPS
(inch)
L D D1 D2 f b Z-Φd WT(Kg)
PN0.6MPa
15 1/2 80 80 55 40 2 12 4-Φ14 2.5
20 3/4 90 90 65 50 2 14 4-Φ14 3.5
25 1 100 100 75 60 2 14 4-Φ14 4
32 11/4 110 120 90 70 2 16 4-Φ18 5
40 11/2 125 130 100 80 3 16 4-Φ18 6
50 2 140 140 110 90 3 16 4-Φ18 8
65 21/2 160 160 130 110 3 16 4-Φ18 10
80 3 185 185 150 125 3 18 8-Φ18 13
100 4 210 205 170 145 3 18 8-Φ18 25
150 6 300 260 225 200 3 20 8-Φ23 46
200 8 380 315 280 255 3 22 12-Φ23 100
250 10 356 370 335 310 3 24 12-Φ23 155
300 12 457 435 395 362 4 24 12-Φ23 180
350 14 533 485 445 412 4 26 16-Φ23 220
400 16 572 535 495 462 4 28 16-Φ23 275
450 18 610 590 550 518 4 28 16-Φ23 300
500 20 610 640 600 568 4 30 16-Φ23 392
PN1.0MPa
15 1/2 80 95 65 45 2 14 4-Ф14 2.5
20 3/4 90 105 75 55 2 16 4-Ф14 3.5
25 1 100 115 85 65 2 16 4-Ф14 4
32 11/4 110 135 100 78 2 18 4-Ф18 5
40 11/2 125 145 110 85 3 18 4-Ф18 6
50 2 140 160 125 100 3 20 4-Ф18 8
65 21/2 160 180 145 120 3 20 4-Ф18 10
80 3 185 195 160 135 3 22 4-Ф18 13
100 4 210 215 180 155 3 22 8-Ф18 25
150 6 300 280 240 210 3 24 8-Ф23 46
200 8 380 335 295 265 3 26 8-Ф23 100
250 10 356 390 350 320 3 28 12-Ф23 155
300 12 457 440 400 368 4 28 12-Ф23 180
350 14 533 500 460 428 4 30 16-Ф23 220
400 16 572 565 515 482 4 32 16-Ф25 275
450 18 610 615 565 532 4 32 20-Ф25 300
500 20 610 670 620 585 4 34 20-Ф25 392
PN1.6MPa
15 1/2 80 95 65 45 2 14 4-Ф14 2.5
20 3/4 90 105 75 55 2 16 4-Ф14 3.5
25 1 100 115 85 65 2 16 4-Ф14 4
32 11/4 110 135 100 78 2 18 4-Ф18 5
40 11/2 125 145 110 85 3 18 4-Ф18 6
50 2 140 160 125 100 3 20 4-Ф18 8
65 21/2 160 180 145 120 3 20 4-Ф18 10
80 3 185 195 160 135 3 22 8-Ф18 13.5
100 4 210 215 180 155 3 24 8-Ф18 28.5
150 6 300 280 240 210 3 28 8-Ф23 48
200 8 380 335 295 265 3 30 12-Ф23 105
250 10 356 405 355 320 3 32 12-Ф25 165
300 12 457 460 410 375 4 34 12-Ф25 195
350 14 533 520 470 435 4 38 16-Ф25 238
400 16 572 580 525 485 4 40 16-Ф30 295
