用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置,通常裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜技,以保護閥門及設備的正常使用。該過濾器具有結構簡單、阻力小、排污方便等特點。一般用水濾網采用18-30目/英寸,如用戶有特殊要求過濾網可定制。
歡迎來到上海美力德閥門官方網站!
【型號】:BSG41H
【通經】:DN32-DN1200
【壓力】:1.0MPa-2.5MPa
【溫度】:-30℃-425℃
【閥體材質】:灰鑄鐵、球墨鑄鐵、碳鋼
【適用介質】:水、油、氣等
用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置,通常裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜技,以保護閥門及設備的正常使用。該過濾器具有結構簡單、阻力小、排污方便等特點。一般用水濾網采用18-30目/英寸,如用戶有特殊要求過濾網可定制。
上海美力德閥門制造有限公司主要生產(保溫Y型過濾器BG41H)也是國內(保溫閥門)生產商之一。公司經營范圍:閥門管件流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

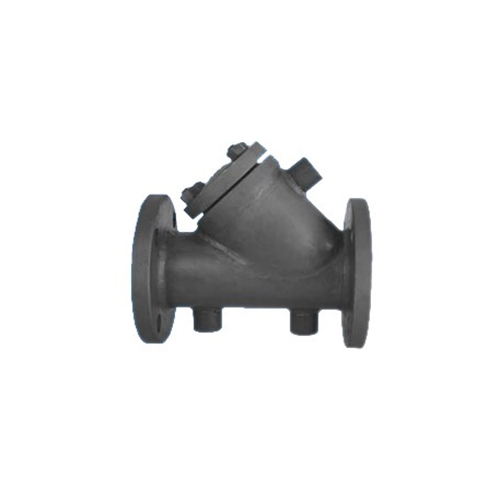

保溫Y型過濾器BG41H采用夾套保溫設計,夾套采用碳素鋼或不銹鋼焊接比鑄造的更加耐壓牢固。該產品具有良好的保溫保冷特性,且能有效降低管路中介質熱量損失。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中,防止以輸送常規下會凝固的高粘度介質回流。
型號 |
連接形式 |
公稱壓力MPa |
試驗壓力MPa |
工作壓力MPa |
殼體材料 |
過濾網材料 |
使用介質 |
BSG41H-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
1.1 |
水、油和氣等 |
BSG41H-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 |
1.76 |
|
BSG41H-26 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
2.78 |
保溫Y型過濾器BG41H工作原理:
在閥體外部焊裝有金屬夾套,并設有夾套接口,可涵入蒸氣或其它過熱氣體,以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下,保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。
產品特點:
1、采用整體式夾套結構設計,更能均勻地保溫、保冷。
2、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
3、閥門的通徑和管徑一至,介質呈直線流動,阻力小,能有效降低管路中介質熱量的損失。
Y型保溫過濾器技術參數
口徑DN | 外徑DN | 螺栓孔中心圓直徑 | 連接凸出部份直徑D2 | 連接凸出部份高度f(wàn) | 法蘭厚度b | 螺栓孔徑和數量Z-Φd |
PN=0.1MPa PN=0.25MPa PN=0.6MPa | ||||||
32 | 120 | 90 | 70 | 2 | 16 | 4-14 |
40 | 130 | 100 | 80 | 3 | 16 | 4-14 |
50 | 140 | 110 | 90 | 3 | 16 | 4-14 |
65 | 160 | 130 | 110 | 3 | 16 | 4-14 |
80 | 185 | 150 | 125 | 3 | 18 | 4-18 |
100 | 205 | 170 | 145 | 3 | 18 | 4-18 |
125 | 235 | 200 | 175 | 3 | 20 | 8-18 |
150 | 260 | 225 | 200 | 3 | 20 | 8-18 |
200 | 315 | 280 | 255 | 3 | 22 | 8-18 |
225 | 340 | 305 | 280 | 3 | 22 | 8-18 |
250 | 370 | 335 | 310 | 3 | 24 | 12-18 |
300 | 435 | 395 | 362 | 4 | 24 | 12-23 |
350 | 485 | 445 | 412 | 4 | 26 | 16-23 |
400 | 535 | 495 | 462 | 4 | 28 | 16-23 |
450 | 590 | 550 | 518 | 4 | 28 | 16-23 |
500 | 640 | 600 | 567 | 4 | 30 | 20-25 |
600 | 755 | 705 | 560 | 5 | 30 | 24-25 |
700 | 860 | 810 | 775 | 5 | 30 | 24-30 |
800 | 975 | 920 | 880 | 5 | 30 | 24-30 |
900 | 1075 | 1020 | 980 | 5 | 30 | 28-30 |
1000 | 1175 | 1120 | 1080 | 5 | 30 | 28-30 |
1200 | 1375 | 1320 | 1280 | 5 | 30 | 32-30 |
PN=0.1MPa | ||||||
25 | 115 | 85 | 65 | 2 | 16 | 4-14 |
32 | 135 | 100 | 78 | 2 | 18 | 4-18 |
40 | 145 | 110 | 85 | 3 | 18 | 4-18 |
50 | 160 | 125 | 100 | 3 | 20 | 4-18 |
65 | 180 | 145 | 120 | 3 | 20 | 4-18 |
80 | 195 | 160 | 135 | 3 | 22 | 4-18 |
100 | 215 | 180 | 155 | 3 | 22 | 8-18 |
125 | 245 | 210 | 185 | 3 | 24 | 8-18 |
150 | 280 | 240 | 210 | 3 | 24 | 8-23 |
175 | 310 | 270 | 240 | 3 | 26 | 8-23 |
200 | 335 | 295 | 265 | 3 | 26 | 8-23 |
225 | 365 | 325 | 295 | 3 | 26 | 8-23 |
PN=1.0MPa | ||||||
250 | 390 | 350 | 320 | 3 | 28 | 12-23 |
300 | 440 | 400 | 368 | 4 | 28 | 12-23 |
350 | 500 | 460 | 428 | 4 | 30 | 16-23 |
400 | 565 | 515 | 482 | 4 | 32 | 16-25 |
450 | 615 | 565 | 532 | 4 | 32 | 20-25 |
500 | 570 | 620 | 585 | 4 | 34 | 20-25 |
600 | 780 | 725 | 685 | 5 | 36 | 20-360 |
700 | 895 | 840 | 800 | 5 | 40 | 24-30 |
800 | 1010 | 950 | 905 | 5 | 44 | 24-34 |
900 | 1110 | 1050 | 1005 | 5 | 46 | 28-34 |
1000 | 1220 | 1160 | 1115 | 5 | 50 | 28-34 |
1200 | 1450 | 1380 | 1325 | 5 | 56 | 32-41 |
1400 | 1675 | 1590 | 1525 | 5 | 62 | 26-48 |
PN=1.6MPa | ||||||
15 | 95 | 65 | 45 | 2 | 14 | 4-14 |
20 | 105 | 75 | 55 | 2 | 16 | 4-14 |
25 | 115 | 85 | 65 | 2 | 16 | 4-14 |
32 | 135 | 100 | 78 | 2 | 18 | 34-18 |
