氣動干灰閘閥

【型號】:GHZ644H

【通經】:DN50-300

【壓力】:0.6-2.5MPa

【溫度】:≤ 120℃

【閥體材質】:WCB

【適用介質】:火力發電廠干灰、粉煤灰、水泥等氣力輸送

{dede:field.title/}

產品介紹

氣動干灰閘閥閥體上具有進入通道和排出通道,在閥體內具有閘板,閘板與閘板升降啟閉機構相連接,在排出通道的上部靠近閘板的部位具有與閘板腔相通的腔體,其特殊之處在于在閘板與排出通道之間具有筋板,在筋板的上部具有閘板腔排渣口。它不會堵塞,具有啟閉省力、操作方便、密封性能好和使用壽命長的優點。主要應用于火力發電廠干灰、粉煤灰、水泥等氣力輸送系統。

產品特點

主要應用于火力發電廠干灰、粉煤灰、水泥等氣力輸送系統。

技術參數

氣動干灰閘閥主要性能參數
產品型號 公稱壓力 / MPa 密封試驗力 / MPa 強度試驗壓力 / MPa 工作溫度 / ℃ 適用介質
GHZ644H-6C 0.6 0.66 0.9 ≤ 120 顆粒、粉粒與空氣混合物(顆粒與空氣比 1:3)
GHZ644H-10C 1.0 1.1 1.5
GHZ644H-16C 1.6 1.76 2.4
GHZ644H-25C 2.5 2.75 3.75

產品零部件材料

氣動干灰閘閥零部件材料
產品型號 材料
閥體、閥蓋 閘板 閥桿 閥座
GHZ644H-6C WCB 2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料 2Cr13或1Cr18Ni9Ti 2Cr13
GHZ644H-10C
GHZ644H-16C
GHZ644H-25C

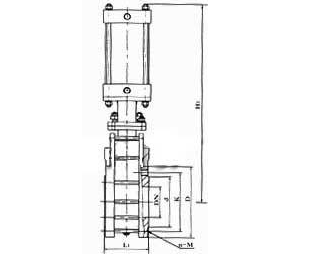

產品外形及結構尺寸 (Z40W-16Ti)

干灰閘閥外形及結構尺寸 (mm)
PN DN L D K d n-M/n-d0
6 50 108/250 140 110 88 4-M12/4-ø14
65 112/270 160 130 108 4-M12/4-ø14
80 114/280 190 150 124 4-M16/4-ø18
100 127/300 210 170 144 4-M16/4-ø18
125 140/325 240 200 174 8-M16/8-ø18
150 140/350 265 225 199 8-M16/8-ø18
200 152/400 320 280 254 8-M16/8-ø18
250 165/450 375 335 309 12-M16/12-ø18
300 178/500 440 395 363 12-M20/12-ø22
10 50 108/250 165 125 99 4-M16/4-ø18
65 112/270 185 145 118 4-M16/4-ø18
80 114/280 200 160 132 8-M16/8-ø18
100 127/300 220 180 156 8-M16/8-ø18
125 140/325 250 210 184 8-M16/8-ø18
150 140/350 285 240 211 8-M20/8-ø22
200 152/400 340 295 266 8-M20/8-ø22
250 165/450 395 350 319 12-M20/12-ø22
300 178/500 445 400 370 12-M20/12-ø22
16 50 108/250 165 125 99 4-M16/4-ø18
65 112/270 185 145 118 4-M16/4-ø18
80 114/280 200 160 132 8-M16/8-ø18
100 127/300 220 180 156 8-M16/8-ø18
125 140/325 250 210 184 8-M16/8-ø18
150 140/350 285 240 211 8-M20/8-ø22
200 152/400 340 295 266 12-M20/12-ø22
250 165/450 405 355 319 12-M26/12-ø28
300 178/500 460 410 370 12-M26/12-ø28
25 50 108/250 165 125 99 4-M16/4-ø18
65 112/270 185 145 118 8-M16/8-ø18
80 114/280 200 160 132 8-M16/8-ø18
100 127/300 235 190 156 8-M20/8-ø22
125 140/325 270 220 184 8-M24/8-ø26
150 140/350 300 250 211 8-M24/8-ø26
200 152/400 360 310 274 12-M24/12-ø26
250 165/450 425 370 330 12-M27/12-ø30
300 178/500 485 430 389 16-M27/16-ø30
