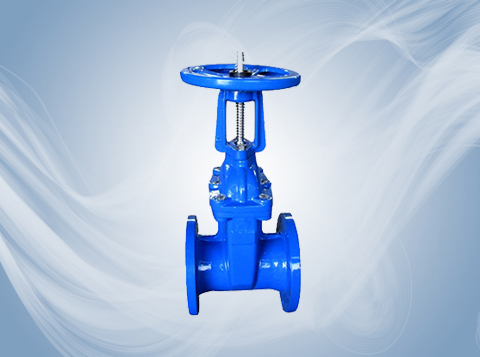

【型號】:Z41X-10
【通經】:DN50-600
【壓力】:PN10-16
【溫度】:≤100
【閥體材質】:灰鑄鐵
【適用介質】:水
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
---|---|---|---|---|
Z41X-10 | 10 | 1.0 | ≤80 | 水 |
Z41X-16Q | 16 | 1.6 | ≤80 | 水 |

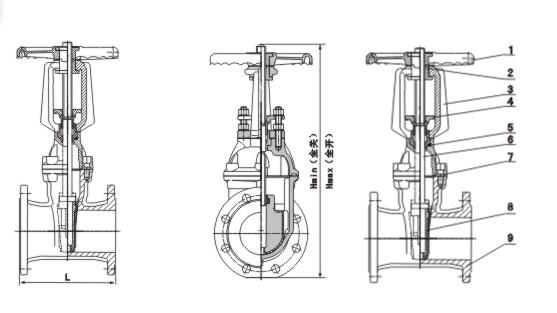

Z41X-10 型明桿軟密封閘閥主要外形及結構尺寸(mm)
|
Z41X-16Q 型明桿軟密封閘閥
DN | L | D | D0 | D1 | b | f | z×Φd |
50 | 178 | 165 | 125 | 99 | 19 | 3 | 4×Φ19 |
65 | 190 | 185 | 145 | 118 | 19 | 3 | 4×Φ19 |
80 | 203 | 200 | 160 | 132 | 19 | 3 | 8×Φ19 |
100 | 229 | 220 | 180 | 156 | 19 | 3 | 8×Φ19 |
125 | 254 | 250 | 210 | 184 | 19 | 3 | 8×Φ19 |
150 | 267 | 285 | 240 | 211 | 19 | 3 | 8×Φ23 |
200 | 229 | 340 | 295 | 266 | 20 | 3 | 12×Φ23 |
250 | 330 | 405 | 355 | 319 | 22 | 3 | 12×Φ28 |
300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12×Φ28 |
350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16×Φ28 |
400 | 406 | 580 | 525 | 480 | 28 | 4 | 16×Φ31 |
450 | 432 | 640 | 585 | 548 | 30 | 4 | 20×Φ31 |
500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20×Φ34 |
600 | 508 | 840 | 770 | 720 | 36 | 5 | 20×Φ37 |
