手動鑄鐵錐齒輪傳動對夾式漿液閥

【型號】:Z573X-10

【通經】:DN50-900

【壓力】:0.6-1.0Mpa

【溫度】:≤120

【閥體材質】:灰鑄鐵

【適用介質】:煤漿、糖漿、紙漿、泥漿、污水礦渣等

{dede:field.title/}

產品介紹

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥:錐齒輪傳動、對夾式連接形式,明桿平行式剛性單閘板,閥座密封面材料為合成橡膠或聚四氟乙烯,公稱壓力 PN6~PN10,閥體材料為灰鑄鐵的平板閘閥(漿液閥)。

產品特點

廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

技術參數

產品性能參數

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z573X-6 6 0.6 ≤120 煤漿、糖漿、紙漿、泥漿、污水礦渣等
Z573X-10 10 1.0

產品零部件材料

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥零部件材料
型號 材料
閥體 閘板 閥體密封圈 閥桿 支架 填料
Z573X-6 灰鑄鐵 鉻鎳鉬鈦不銹鋼 合成橡膠或聚四氟乙烯 鉻不銹鋼 碳素鋼 聚四氟乙烯
Z573X-10

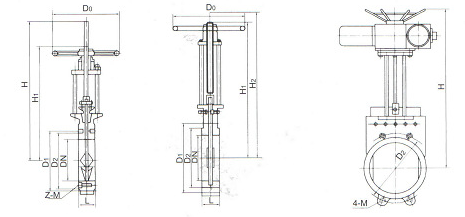

產品外形及結構尺寸


Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要外形及結構尺寸
DN L D1 D2 H L0 D0 M
PN6 PN10
50 40 100 125 300 400 250 M16
65 40 120 145 310 400 250 M16
80 40 135 160 335 400 250 M16
100 50 155 180 390 400 250 M16
125 50 185 210 430 400 250 M16
150 60 210 240 505 400 250 M20
200 60 265 295 570 400 250 M20
250 70 320 350 715 420 300 M20
300 70 80 368 400 820 420 300 M20
350 80 90 428 460 920 420 300 M20
400 80 120 482 515 1050 420 300 M22
450 90 120 532 565 1160 420 300 M22
500 100 130 585 320 1270 420 300 M22
600 100 140 685 725 1520 420 300 M27
700 100 140 800 840 1750 420 300 M27
800 120 150 905 950 1990 420 300 M30
900 120 150 1005 1050 2200 420 300 M30
