歡迎來到上海美力德閥門官方網站!

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 閘閥 >

氣動刀型閘閥

【型號】:PZ673H/F/Y-16

【通經】:DN50-800

【壓力】:1.0~1.6MPa

【溫度】:≤100℃

【閥體材質】:碳素鋼、不銹鋼

【適用介質】:紙漿、污水、煤漿、灰渣水泥混合物

{dede:field.title/}

產品介紹

氣動刀型閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以氣動刀型閘閥。
氣動刀型閘閥做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。

該氣動刀型閘閥是較為復雜的自動化控制儀表,由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
◎雙作用:對閥門開啟和關閉的兩位式控制;
◎單作用:(彈簧復位):在電器和氣路切斷或故障時,閥門自動開啟或關閉。

產品特點

PZ673H、PZ673F、PZ673Y 氣動刀型閘閥(刀閘閥):氣動驅動、對夾式連接、明桿平行式剛性單閘板,閥座密封面為硬質合金與聚四氟乙烯,公稱壓力 PN10~16,閥體材料為碳素鋼(PZ673H-10C~16C)、不銹鋼(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的閘閥。 PZ673H、PZ673F、PZ673Y 氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出,也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800,工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門,特別適合于造紙行業在管道上作調節和節流使用

技術參數

產品性能參數
PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥(刀閘閥)主要性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
PZ673H-10C~16C 10~16 1.0~1.6 ≤ 100 紙漿、污水、煤漿、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P
產品零部件材料
PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥(刀閘閥)零部件材料
型號 材料
閥體 閥桿 密封面 填料
PZ673H-10C~16C WCB 2Cr13 硬質合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨環
PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ673Y-10P~16P CF8 (304) 0Cr18Ni9 (304)

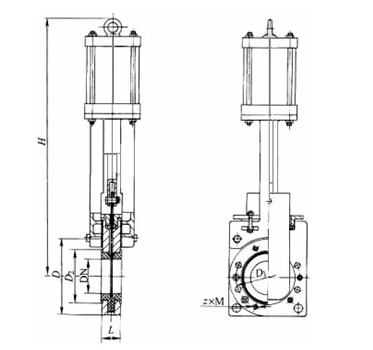

產品外形及結構尺寸 (PN10)
PZ673H、PZ673F、PZ673Y (PN10) 型刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN L D D1 D2 H z×M
50 43 160 125 100 285 4×M16
65 46 180 145 120 298 4×M16
80 46 195 160 135 315 4×M16
100 52 215 180 155 365 8×M16
125 56 245 210 185 400 8×M16
150 56 280 240 210 475 8×M20
200 60 335 295 265 540 8×M20
250 68 390 350 320 630 12×M20
300 78 440 400 368 780 12×M20
350 78 500 460 428 885 16×M20
400 102 565 515 482 990 16×M22
450 114 615 565 532 1100 20×M22
500 127 670 620 585 1200 20×M22
600 154 780 725 685 1450 20×M27
800 190 1010 950 898 2000 24×M30

產品外形及結構尺寸 (PN16)

PZ673H、PZ673F、PZ673Y (PN16) 型刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN L D D1 D2 H z×M
50 43 160 125 99 285 4×M16
65 46 185 145 120 295 4×M16
80 46 200 160 135 315 8×M16
100 52 220 180 155 365 8×M16
125 56 250 210 185 400 8×M16
150 56 285 240 210 475 8×M20
200 60 340 295 265 540 12×M20
250 68 405 355 310 630 12×M22
300 78 460 410 375 780 12×M22
350 78 520 470 435 885 16×M22
400 102 580 525 485 990 16×M27
450 114 640 858 545 1100 20×M27
500 127 715 650 609 1200 20×M30
600 154 840 770 720 1450 20×M36
800 190 1025 950 898 2000 24×M36
