氣動薄膜套筒調節閥

【型號】：

【通經】：

【壓力】：

【溫度】：

【閥體材質】：

【適用介質】：

產品介紹

ZXM型氣動薄膜調節閥(套筒)[ZXM型新系列氣動薄膜套筒調節閥]是一種壓力平衡式調節閥。配用多彈簧執行機構?？傮w結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的工作場合。

產品特點

技術參數

ZXM型氣動薄膜調節閥(套筒)規格與技術參數

公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數Kv		 直線 6.9 11 17.4 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
額定行程L(mm) 16 25 40 60
膜片有效面積Ae(cm2) 280 400 600 1000
信號范圍Pr(kPa) 20～100、40～200
氣源壓力Ps(MPa) 0.14、0.25
固有流量特性 直線、等百分比
固有可調比 50
允許泄漏量 硬閥座：Ⅳ級    軟閥座：Ⅵ級
公稱壓力PN(MPa) 1.0、1.6、4.0、6.4
工作溫度t
(℃)		 常溫型 -20～200、-40～250、-60～250
散熱型 -40～450、-60～450
高溫型 300～560
低溫型 -60～-100、-100～-200、-200～-250

*本產品性能指標貫徹GB/T4213-92標準

■ ZXM型氣動薄膜調節閥(套筒)基本結構

■ ZXM型氣動薄膜調節閥(套筒)閥體及上閥蓋型式

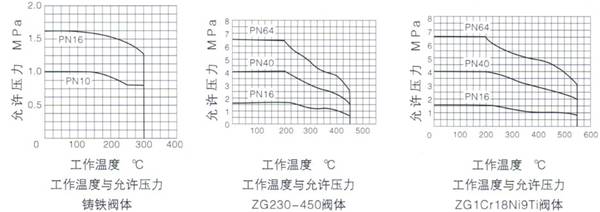

■ ZXM型氣動薄膜調節閥(套筒)閥體及閥芯材料選擇

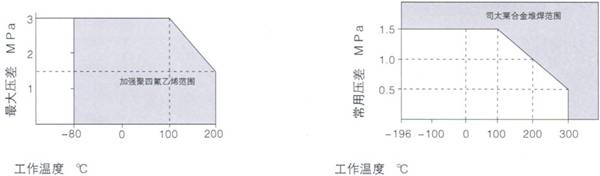

軟閥座型 工作溫度與最大壓差范圍                                     司太萊合金堆焊閥座工作溫度與常用壓差范圍

■ ZXM型氣動薄膜調節閥(套筒)允許壓差

氣關式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm2) 280 400 600 1000
信號范圍Pr(kPa) 20-100 20-100 40-200 20-100 20-100 40-200 20-100 20-100 40-200 20-100 20-100 40-200
氣源壓力Ps(MPa) 0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25
需配附件 - P P - P P - P P - P P
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)		 20 20 2.67 6.23 6.40
25 25 2.22 5.19 6.40
32 32       2.58 6.02 6.40
40 25       3.18 6.40 6.40
32       2.58 6.02 6.40
40       2.12 4.95 6.37
50 32       2.58 6.02 6.40
40       2.12 4.95 4.37
50       1.73 4.05 5.21
65 65             2.05 4.77 6.14
80 50             2.60 6.08 6.40
65             2.05 4.77 6.14
80             1.68 3.93 5.06
100 65             2.05 4.77 6.14
80             1.69 3.39 5.06
100             1.36 3.18 4.09
125 125                   1.84 4.28 5.51
150 100                   2.27 5.30 6.40
125                   1.84 4.28 5.51
150                   1.54 3.59 4.62
200 125                   1.84 4.28 5.51
150                   1.54 3.59 4.62
200                   1.12 2.62 3.37

﹡ P：閥門定位器
﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

氣開式調節閥允許壓差表(單位：MPa)

膜片有效面積Ae(cm2) 280 400 600 1000
信號范圍Pr(kPa) 20-100 40-200 20-100 40-200 20-100 40-200 20-100 40-200
氣源壓力Ps(MPa) 0.14 0.25 0.14 0.25 0.14 0.25 0.14 0.25
需配附件 - P - P - P - P
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
d
(mm)		 20 20 2.67 6.23
25 25 2.22 5.19
32 32     2.58 6.02
40 25     3.18 6.40
32     2.58 6.02
40     2.12 4.95
50 32     2.58 6.02
40     2.12 4.95
50     1.73 4.05
65 65         2.05 4.77
80 50         2.60 6.08
65         2.05 4.77
80         1.68 3.93
100 65         2.05 4.77
80         1.69 3.39
100         1.36 3.18
125 125             1.84 4.28
150 100             2.27 5.30
125             1.84 4.28
150             1.54 3.59
200 125             1.84 4.28
150             1.54 3.59
200             1.12 2.62

﹡ P：閥門定位器
﹡﹡ 對于ZXMV型套筒波紋管密封調節閥，最大允許壓差為1.0 MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

■ ZXM型氣動薄膜調節閥(套筒)各種不同的固有流量特性和不同的相對行程下地相對流量  數值R50

                      L/L%
          Q/Qmax%
特性

 0 10 20 30 40 50 60 70 80 90 100
直線 2 11.8 21.6 31.4 41.2 51 60.8 70.6 80.4 90.2 100
等比 2 3 4.37 6.5 9.6 14.1 20.9 30.9 45.7 67.6 100
快開 2 31.6 44.8 54.8 63.2 70.7 77.5 83.6 89.4 94.8 100
拋物線 2 5 9.8 15.9 23.5 32.6 43.1 55.1 6.86 83.5 100

■ ZXM型氣動薄膜調節閥(套筒)外形尺寸及重量

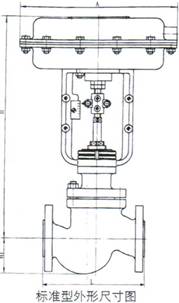

標準型、散熱型、高溫型外形尺寸(單位：mm)

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
A 282 308 394 498
L PN16,40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
H1 PN16 52.5 57.5 70 75 82.5 92.5 100 110 125 142.5 170
PN40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
PN64 65 70 77.5 85 90 102.5 107.5 125 147.5 172.5 207.5
H 標
準
型		 PN16 429 438 474 477 502 626 662 687 836 896 987
PN40 429 438 474 477 502 626 662 695 845 896 1000
PN64 456 468 511 525 535 663 673 705 868 958 1260
散熱高溫型 570 570 610 610 630 730 810 820 960 1090 1180

﹡ 散熱、高溫型高度(H)為PN16的數值
﹡﹡ 夾套型高度H1及H均增加15％

波紋管密封型外形尺寸表(單位：mm)

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
φA 282 308 394 498
L 150 160 180 200 230 290 310 350 400 480 600
H1 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
H波紋管型 449 511 560 617 620 710 767 792.5 870 1057.5 1087.5

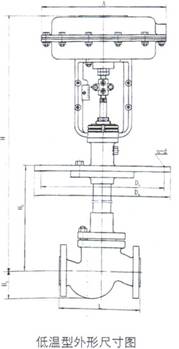

低溫型外形尺寸表(單位：mm)

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
φA 282 308 394 498
L PN16,PN40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
H1 PN16,PN40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5
PN64 65 70 77.5 85 90 102.5 107.5 125 147.5 172.5 207.5
H2 -60～-100℃ 500 500 500 500 500 600 600 600 700 700 700
-100～-200℃ 700 700 700 700 700 800 800 800 900 900 900
-200～-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100
H -60～
-100(℃)		 PN16
PN40		 862.5 865 902 907 914.5 1118.5 1126 1141.5 1135 1348 1385.5
PN64 875 874 909.5 917 922 1128.5 1133.5 1149 1347.5 1370.5 1405.5
-100～
-200(℃)		 PN16
PN40		 1062.5 1075 1102 1107 1114.5 1318.5 1326 1341.5 1535 1548 1585.5
PN64 1075 1080 1109.5 1117 1122 1328.5 1333.5 1349 1547.5 1570.5 1605.5
-200～
-250(℃)		 PN16
PN40		 1262.5 1267.5 1302 1307 1314.5 1518.5 1526 1541.5 1735 1748 1785.5
PN64 1275 1280 1309.5 1317 1322 1528.5 1533.5 1549 1747.5 1770.5 1805.5
D3 260 260 285 305 340 370 405 460 525 590 700
D4 290 290 315 335 370 400 435 490 555 630 740
螺栓孔n(個)-d(直徑) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18


■ ZXM型氣動薄膜調節閥(套筒)重量表(單位：kg)

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
標準型 PN16 16 17 19 21 23 35 48 57 64 70 90
PN40 16 17 19 21 23 35 48 60 67 74 95
PN64 20 21 25 30 33 44 71 91 100 115 145
散熱高溫型 17 18 20 22 25 36 51 60 62 74 95
波紋管型 20 21 25 30 33 48 71 91 102 115 145
低溫型 20 21 23 26 28 42 58 69 77 84 108

﹡ 本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據

■ ZXM型氣動薄膜調節閥(套筒)連接尺寸及標準

· 法蘭標準：鑄鐵法蘭按JB78-59
                           鑄鐵法蘭按GB9113-88、JB/T79.1-94
· 法蘭密封面型式：PN10、PN16為凸面；
                                      PN40、PN64為凹凸面、閥體為凹面。
· 結構長度：按GB12221-89標準
· 薄膜執行機構氣信號接口：內螺紋M16×1.5
· 夾套保溫型夾套載熱體接口：對焊φ18×4
﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
  如：ANSI、JIS、DIN等標準。

■ ZXM型氣動薄膜調節閥(套筒)訂貨須知

  訂貨時請用戶提供以下資料：
· 調節閥名稱、型號
· 公稱通徑
· 公稱壓力(MPa)
· 額定流量系數(Kv)
· 固有流量特性
· 介質名稱
· 工作溫度及范圍
· 整機作用方式
· 閥體、閥內件及填料材質
· 所配附件
· 其它特殊要求

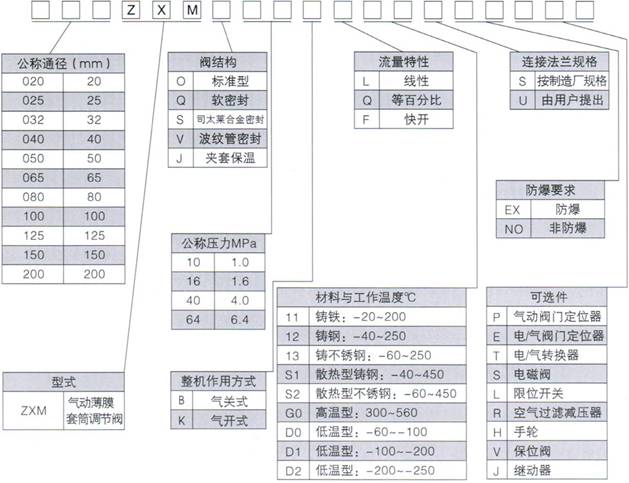

■ ZXM型氣動薄膜調節閥(套筒)型號
