歡迎來到上海美力德閥門官方網站!

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 截止閥 >

手動柱塞截止閥

【型號】:J40HX

【通經】:DN15-DN200

【壓力】:PN1.60-PN10

【溫度】:≤425℃

【閥體材質】:碳鋼

【適用介質】:水、蒸汽、油品(C)

{dede:field.title/}

產品介紹

栓塞式截止閥是常規截止閥的變型。在該閥門中,閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接,密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開,并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換,可以采用各種各樣的材料制成,該閥門主要用于“開”或者“關”,但是備有特制形式的柱塞或特殊的套環,也可以用于調節流量。

【產品特點】
1、在閥門中柱塞與密封采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ,從而保證了閥門的密封性,杜絕了外泄漏
2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用,從而提高閥門的使用壽命
3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點,成為一種結構新穎,用途廣泛的新品種

【執行標準】
設計標準: GB12233-89、12235-89
結構長度:GB12221-89
法蘭連接:GB79-59、GB113.1~9113.26
傳動方式:手動
試驗與檢驗:ZBJ160006、GB4981

產品特點

J40HX-16G 型柱塞截止閥由于密封圈采用新型非金屬材料制成,具有經受長期高溫、高壓而不喪失彈性的性能,而且柱塞與密封圈之間的接觸面積大,再者,密封圈系混合材料性能好,因此,密封可靠,經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。

技術參數

二、柱塞截止閥產品性能規范

公稱壓力PN 1.6 2.5 4.0 6.4 10.0 MPa 低壓氣密封試驗壓力 0.5~0.7
殼體實驗壓力 2.4 3.75 6.0 9.6 15.0 適用介質 水、油品、蒸汽 硝酸類醋酸類
高壓密封試驗壓力 1.76 2.75 4.4 7.04 11.0 適用溫度 ≤425℃ ≤200℃

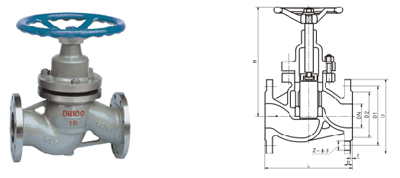

三、柱塞截止閥主要外形和連接尺寸

                   單位:mm
PN DN L H D D1 D2 b f z-Φd 重量
1.6 MPa 15 130 128 95 65 45 14 2 4-14 3
20 150 165 105 75 55 16 2 4-14 5
25 160 190 1105 85 65 16 2 4-14 7
32 180 216 135 100 78 18 2 4-18 8
40 200 236 245 110 85 18 3 4-18 12
50 230 250 160 125 100 20 3 4-18 16
65 290 255 180 1445 120 20 3 4-18 22
80 310 255 195 160 135 22 3 8-18 27
100 350 259 215 180 155 24 3 8-18 40
125 400 352 245 210 185 26 3 8-18 72
150 480 362 280 240 210 28 3 8-23 97
200 600 385 335 295 265 30 3 12-23 205
2.5 MPa 4.0 MPa 15 130 133 95 65 45 16 2 4-14 4
20 150 178 105 75 55 16 2 4-14 6
25 160 180 115 85 65 16 2 4-14 7
32 180 195 135 100 78 18 2 4-18 10
40 200 220 145 110 85 18 3 4-18 13
50 230 250 160 125 100 20 3 4-18 17
65 290 272 180 145 120 22 3 8-18 24
80 310 275 195 160 135 22 3 8-18 33
100 350 312 230 190 160 24 3 8-23 49
125 400 365 270 220 188 28 3 8-25 87
150 480 410 300 250 218 30 3 8-25 115
200 600 450 360/375 310/320 278/282 34/38 3 12-25/30 210
6.4 MPa 15 170 145 105 75 55 18 2 4-14 5
20 190 195 125 90 68 20 2 4-18 7
25 210 202 135 100 78 22 2 4-18 8
32 230 226 150 110 82 24 2 4-23 12
40 260 239 165 125 95 24 3 4-23 15
50 300 265 175 135 105 26 3 4-23 19
65 340 287 200 160 130 28 3 8-23 36
80 380 301 210 170 140 30 3 8-23 37
100 430 346 250 200 168 32 3 8-25 55
