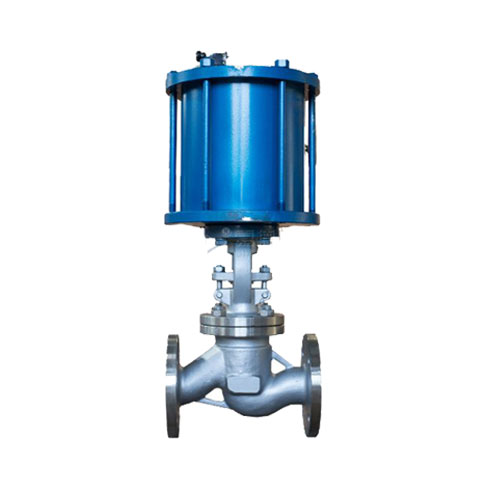

J641H氣動截止閥

【型號】:J641H

【通經】:DN50-DN300

【壓力】:PN1.6-PN4.0

【溫度】:≤425℃

【閥體材質】:WCB

【適用介質】:水、油品、蒸汽

{dede:field.title/}

產品介紹

氣動截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。
氣動截止閥的結構特點
1、選材考究,符合國內、外相關標準,結構合理,造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立(Stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統運行。
氣動截止閥的工作原理
使用壓縮空氣作為動力源的閥門大部分采用遠程控制,由主控室手動或自動觸發動作指令,使進、排氣電磁閥動作,向執行機構內供、排壓縮空氣。壓縮空氣作用在活塞或隔膜上,克服閥門動作的摩擦力和閥桿上的彈簧彈力,從而壓下(對于失氣開閥門)或提起(對于失氣關閥門)閥桿,帶動閥芯上下動作,使閥門打開或關閉。
在閥門失氣,驅動頭內無壓縮空氣時,閥門會按照系統的要求處于全開或全關的安全位置。電廠用儀用壓縮空氣,供氣壓力一般為4~9bar,在進入到閥門之前,首先通過過濾器將壓縮空氣過濾、凈化,然后通過減壓閥減壓,入口壓力表的讀數不超過4bar。壓力調整是能通過調節安裝在減壓閥頂部的調節螺釘來實現的,調節前要先擰松保護蓋。
氣動截止閥的選用原理
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站,石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節,但對調節精度要求不高,而且管路直徑又比較小,如公稱通經≤50mm 的管路上,宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上,易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上,公稱通經較小的管路,可選用截止、平衡閥或柱塞閥,如公稱通經小于150mm的管路上。
氣動截止閥的應用規范


設計與制造

GB/T12235

連接端尺寸

結構長度

GB/T12221

法蘭尺寸

JB/T79

檢驗與試驗

JB/T9092

材 料

碳鋼

GB/T12229

不銹鋼

GB/T12230

合金鋼

Q/ZB66

標 志

GB/T12220

供 貨

JB/T7928


產品特點

本閥采用雙作用氣缸,利用上腔進氣或者下腔進氣來遠距離控制閥門,操作方便、靈活。氣缸使用介質:壓縮空氣,氮?dú)狻=Y(jié)構簡單、制造和維護方便;工作行程小,啟閉時間短;關閉體(閥瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。閥座可為更換式閥座,可任意組合與關閉件密封面材料的配對,以滿足工況要求,延長使用壽命。

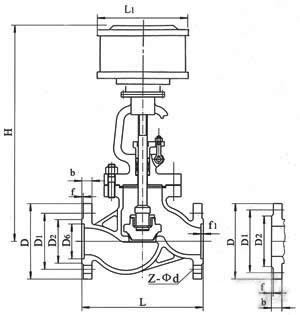

技術參數

  氣動截止閥

公稱壓力PN(MPa)

公稱通徑DN(mm) 標準值 參考值
L D D1 n D6 b f f1 Z-φd L1 H

1.6

50

230

160

125

100



16

3



4-φ18

185

645

65

290

180

145

120



18

3



4-φ18

232

690

80

310

195

160

135



20

3



8-φ18

232

715

100

350

215

180

155



20

3



8-φ18

232

770

125

400

254

210

185



22

3



8-φ18

283

780

150

480

280

240

210



24

3



8-φ23

283

810

200

600

335

295

265



26

3



12-φ23

283

967

250

622

405

355

320



30

3



12-φ25

283

1143

300

698

460

410

375



30

4



12-φ25

283

1292

2.5

50

230

160

125

100



20

3



4-φ18

185

645

65

290

180

145

120



22

3



8-φ18

232

690

80

310

195

160

135



22

3



8-φ18

232

715

100

350

230

190

160



24

3



8-φ23

232

770

125

400

270

220

188



28

3



8-φ25

283

780

150

480

300

250

218



30

3



8-φ25

283

810

200

600

360

310

278



34

3



12-φ25

283

967

250

622

425

370

332



36

3



12-φ30

283

1143

300

698

485

430

390



40

4



16-φ30

283

1292

4.0

50

230

160

125

100

88

20

3

4

4-φ18

185

645

65

290

180

145

120

110

22

3

4

8-φ18

232

690

80

310

195

160

135

121

22

3

4

8-φ18

232

715

100

350

230

190

160

150

24

3

4.5

8-φ23

232

770

125

400

270

220

188

176

28

3

4.5

8-φ25

283

782

150

480

300

250

218

204

30

3

4.5

8-φ25

283

875

200

600

375

320

282

260

38

3

4.5

12-φ30

283

1160
