DJ41低溫截止閥

【型號】:DJ41

【通經】:DN10-200

【壓力】:PN16-PN40

【溫度】:-45~-196℃

【閥體材質】:低溫碳素鋼

【適用介質】:液化天然氣、乙烯、丙烯等低溫介質

{dede:field.title/}

產品介紹

一、DJ41Y低溫截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋,按這種設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)??蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封??蛻粲刑厥庖髸r(shí)也可采用透焊連接。

二、DJ41Y低溫截止閥規格參數

壓力等級:1.6Mpa~2.5Mpa
產品規格:DN15~300mm
產品材質:碳鋼、不銹鋼、高溫鋼
適用溫度:-45℃~197 ℃
適用介質:乙烯、丙烯、液氮、液氫
三、DJ41Y低溫截止閥技術要求

1、設計、制造及驗收按JB/T 7749-95
2、主體材料:LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度:-45~197°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準
四、DJ41Y低溫截止閥零件材質

1、閥體、閥蓋:不銹鋼
2、閥桿: 1Cr18Ni9Ti
3、閘板、閥座密封面: 堆焊硬質合金
4、閥桿螺母: 鋁青銅
5、墊片: 低溫石棉、蠟浸石棉橡膠板
6、填料: 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪:球墨鑄鐵或可鍛造鐵

產品特點

DJ41Y、DJ41W 型 PN16~PN40 低溫截止閥適用于低溫液體貯運設備的管理系統,具有開關靈活、密封可靠的特點,也可用于其他低溫和深冷介質的管理系統。

技術參數

型號 DJ41Y-16 DJ41Y-16P DJ41Y-25 DJ41Y-25P DJ41Y-40 DJ41Y-40P
工作壓力(MPa) 1.6 2.5 4.0
適用溫度(℃) -45 -101 -196
適用介質 液化天然氣、乙烯、丙烯等低溫介質
材料 閥體、閥蓋 LCB LC3 LCB LC3 LCB LC3
閥瓣、閥座 鉻鎳鋼+鈷鉻鎢
閥桿 鉻鎳鋼

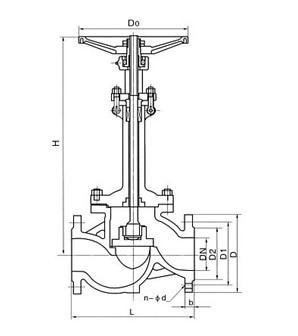

DJ41Y低溫截止閥外形尺寸
DJ41Y低溫截止閥外形尺寸yle="width: 298px; height: 336px;" />

型號 公稱壓力 尺寸
DN 10 15 20 25 32 40 50 65 80 100 150 200
DJ41Y-16 1.6 L 130 130 150 160 190 200 230 290 310 350 480 600
H 320 326 350 412 420 471 500 550 590 652 820 920
D0 120 120 160 160 160 200 240 240 320 320 360 400
重量 4 5 10 11 12 20 29 320 460 58 101 190
DJ41Y-25 2.5 L 130 130 150 160 19 200 230 290 310 350 480 600
H 340 344 360 432 440 490 520 570 620 682 850 950
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量 5 6 10 11 12 21 30 32 50 60 125 194
DJ41Y-40 4.0 L 130 130 150 160 190 200 230 290 310 350 480 600
H 340 344 360 432 440 49 520 570 620 982 860 952
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量 5 6 10 11 12 21 30 32 50 60 134 195
