D71X、D371X、D671X、D971X型中線對夾蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。中線對夾氣動蝶閥的常見型號有:d671x-10、d671x-16、d671f-10、d671f-16等。
歡迎來到上海美力德閥門官方網站!
【型號】:D71X、D371X、D671X、D971X
【通經】:DN50-DN1200
【壓力】:PN10-PN16
【溫度】:≤180℃
【閥體材質】:鑄鐵、球鐵、碳鋼、不銹鋼、鋁合金
【適用介質】:空氣、水、蒸氣、煤氣、油品等
D71X、D371X、D671X、D971X型中線對夾蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。中線對夾氣動蝶閥的常見型號有:d671x-10、d671x-16、d671f-10、d671f-16等。
1、結構簡單緊湊、小型輕便,容易拆裝及維修,并可在任意位置安裝。
2、90°回轉,啟閉迅速。
3、由扭矩產生彈性密封,密封可靠。
4、選擇不同零部件材質,可適用于多種介質。

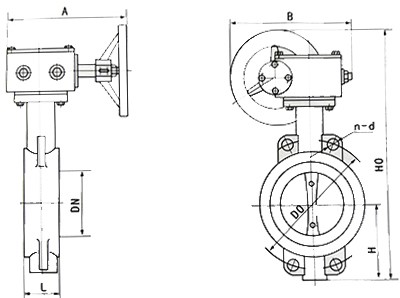

公稱通徑 |
主要外形尺寸 |
主要連接尺寸 |
|||||||||
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||
L |
H |
H0 |
A |
B |
D0 |
n-Фd |
D0 |
n-Фd |
D0 |
n-Фd |
|
50 |
43 |
63 |
315 |
180 |
65 |
110 |
4-Ф14 |
125 |
4-Ф18 |
125 |
4-Ф18 |
65 |
46 |
70 |
330 |
180 |
65 |
130 |
4-Ф14 |
145 |
4-Ф18 |
145 |
4-Ф18 |
80 |
46 |
83 |
390 |
245 |
72 |
150 |
4-Ф18 |
160 |
8-Ф18 |
160 |
8-Ф18 |
100 |
52 |
105 |
431 |
240 |
72 |
170 |
4-Ф18 |
180 |
8-Ф18 |
180 |
8-Ф18 |
125 |
56 |
115 |
455 |
240 |
72 |
200 |
8-Ф18 |
210 |
8-Ф18 |
210 |
8-Ф18 |
150 |
56 |
137 |
626 |
350 |
93 |
225 |
8-Ф18 |
240 |
8-Ф22 |
240 |
8-Ф22 |
200 |
60 |
164 |
720 |
350 |
93 |
280 |
8-Ф18 |
295 |
8-Ф22 |
295 |
12-Ф22 |
250 |
68 |
206 |
800 |
550 |
350 |
335 |
12-Ф18 |
350 |
12-Ф22 |
355 |
12-Ф26 |
300 |
78 |
230 |
860 |
600 |
350 |
395 |
12-Ф22 |
400 |
12-Ф22 |
410 |
12-Ф26 |
350 |
78 |
248 |
883 |
600 |
350 |
445 |
12-Ф22 |
460 |
16-Ф22 |
470 |
16-Ф26 |
400 |
102 |
289 |
972 |
600 |
350 |
495 |
16-Ф22 |
515 |
16-Ф26 |
525 |
16-Ф30 |
450 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-Ф22 |
565 |
20-Ф26 |
585 |
20-Ф30 |
500 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-Ф22 |
620 |
20-Ф26 |
650 |
20-Ф33 |
600 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-Ф26 |
725 |
20-Ф30 |
770 |
20-Ф36 |
700 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-Ф26 |
840 |
24-Ф30 |
840 |
24-Ф36 |
800 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-Ф30 |
950 |
24-Ф33 |
950 |
24-Ф39 |
900 |
203 |
620 |
1655 |
125 |
380 |
1020 |
24-Ф30 |
1050 |
28-Ф33 |
1050 |
28-Ф39 |
1000 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-Ф30 |
1160 |
28-Ф36 |
1170 |
28-Ф42 |
1200 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-Ф33 |
1380 |
32-Ф39 |
1390 |
32-Ф48 |
中線對夾蝶閥型號 |
D371X-10 |
D671X-10 |
D971X-10 |
|
工作壓力(MPa) |
1.0~1.6 (PN10-PN16) |
|||
適用溫度(℃) |
≤180℃ |
|||
適用介質 |
空氣、水、蒸氣、煤氣、油品等 |
|||
材料 |
閥體 |
鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 |
||
蝶板 |
鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 |
|||
閥桿 |
2Cr13 F304 F316 |
|||
密封面 |
橡膠 NBR EPDM PTFE |
|||
填料 |
柔性石墨 PTFE |
執行標準:
設計規范: GB/T 12238
結構長度: GB/T 12221
法蘭連接: GB/T 9113
試驗與檢驗:GB/T 13927
