XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門,要求常開的場合,當閥門開或關到指定位置時,閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉,以防止閥門誤關閉而影響自動噴水滅火功能。
歡迎來到上海美力德閥門官方網站!
【型號】:XD371X-10、XD371X-16
【通經】:DN50-DN300
【壓力】:PN10-PN16
【溫度】:≤65℃
【閥體材質】:鑄鐵
【適用介質】:水等
XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門,要求常開的場合,當閥門開或關到指定位置時,閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉,以防止閥門誤關閉而影響自動噴水滅火功能。
1、小型輕便,容易拆裝及維修,并可以任意位置上安裝。
2、結構簡單、緊湊,90°旋轉啟閉迅速。
3、操作扭矩小,省力輕巧。
4、達到完全密封,氣體試驗泄漏為零。
5、選擇不同零部件材質,可適用多種介質。
6、流量特性趨于直線,調節性能好。
7、啟閉試驗次數多達萬次,使用壽命長。
8、凡使用閘閥、截止閥、旋塞閥、膠管閥及隔膜閥的管路,特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上,均可用該閥替換。

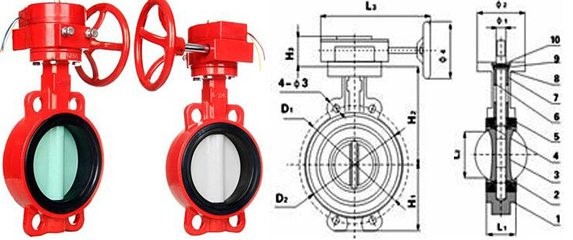

注釋:1表示閥體,2表示閥軸,3表示蝶板,4表示閥座,5表示填料,6表示襯套,7表示密封圈,8表示圓墊片,9表示對開環,10表示擋圈。
XD371X-10信號蝶閥 |
||||||||
通徑 |
L |
D |
K |
n-Фd |
H |
H1 |
W |
W1 |
50 |
43 |
165 |
125 |
4-Ф18 |
80 |
320 |
266 |
90 |
65 |
46 |
185 |
145 |
4-Ф18 |
89 |
330 |
266 |
90 |
80 |
46 |
200 |
160 |
8-Ф18 |
95 |
340 |
266 |
90 |
100 |
52 |
220 |
180 |
8-Ф18 |
114 |
360 |
266 |
90 |
125 |
56 |
250 |
210 |
8-Ф18 |
127 |
380 |
266 |
90 |
150 |
56 |
285 |
240 |
8-Ф22 |
139 |
390 |
266 |
90 |
200 |
60 |
340 |
295 |
8-Ф22 |
175 |
525 |
125 |
90 |
250 |
68 |
395 |
350 |
12-Ф22 |
203 |
555 |
125 |
90 |
300 |
78 |
445 |
400 |
12-Ф22 |
243 |
610 |
190 |
90 |
【性能參數】
信號蝶閥型號 |
XD371X-10 |
XD371X-16 |
|
工作壓力(MPa) |
1.0 |
1.6 |
|
適用溫度(℃) |
≤65℃ |
||
適用介質 |
水等 |
||
材料 |
閥體 |
鑄鐵 |
|
蝶板 |
球墨鑄鐵(表面尼龍覆層) |
||
閥桿 |
鉻不銹鋼 |
||
閥座 |
丁晴橡膠 |
||
填料 |
O形橡膠圈 |
