D371X軟密封對夾式蝸輪蝶閥

【型號】:D71、D371、D671、D971

【通經】:DN50-DN1600

【壓力】:0.25MPa-1.6MPa

【溫度】:-40℃~160℃

【閥體材質】:鑄鐵、球墨鑄鐵、WCB、不銹鋼

【適用介質】:水、蒸汽、油品、煤氣、天然氣、海水、污水、腐蝕性介質

D371X軟密封對夾式蝸輪蝶閥

產品介紹

軟密封對夾式蝶閥的密封閥座材料采用合成橡膠、聚四氟乙烯精制而成,密封性能良好。結構簡單、雙向密封、結構緊湊、輕巧、價格經濟實惠。閥門90度回轉,啟閉迅速,操作靈活輕便。可選擇不同材質的零部件,可適用多種介質和壓力要求。軟密封型中心式結構。中心式軟密封蝶閥,閥桿從蝶板的中心通過,蝶閥連接形式可采用對夾式、單夾凸耳式、法蘭式。根據不同的工況要求,可提供防腐脫硫?qū)S玫y、無銷對夾式蝶閥,防止介質在錐銷處殘留和腐蝕錐銷,造成閥門泄露。

產品特點

1、耐高溫 2、操作輕便,啟閉無磨擦,關閉時隨著傳動機構的力矩增大來補償密封

主要零部件材質

名稱

材料

閥體

鑄鐵、球墨鑄鐵、WCB、不銹鋼

閥板

CF8M、球墨鑄鐵、鋁青銅、襯橡膠閥板

閥桿

316不銹鋼、416不銹鋼、蒙乃爾

閥座

NBR、EPDM、Viton、PTFE



公稱通徑DN(mm)

50~1600

公稱壓力PN(MPa)

1.0

0.6

0.25

試驗壓力Ps(MPa)

強度試驗

1.5

0.9

0.375

密封試驗

1.1

0.66

0.275

適用介質

水、蒸汽、油品、煤氣、天然氣、海水、污水、腐蝕性介質

適用溫度

-40℃~160℃

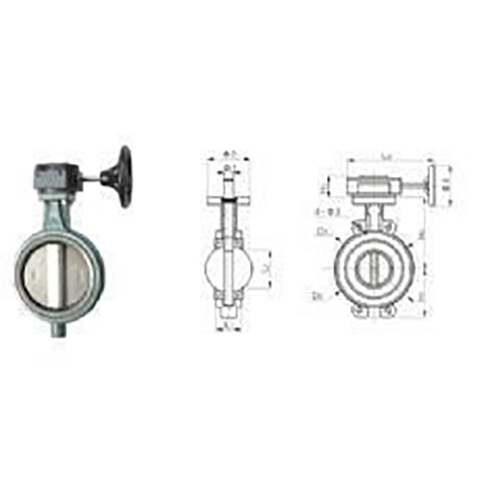

技術參數



公稱通徑

尺寸 (mm)

H1

H2

D1

D2

A

B

L1

L2

φ 1

φ 2

φ 3

65

76

143

145

109

28

170

46

47

126

70

26.5

80

89

155

160

124

28

170

46

65

126

70

18

100

104

170

185

153

33

260

52

91

15 8

90

24.5

125

118

190

215

185

33

260

56

112

19

90

23

150

132

210

238

206

33

260

56

146

19

90

25


技術標準

法蘭連接尺寸

結構長度

壓力試驗

DUB、ANSI、GB(適合中國地區)

DIN、ANSI

API 5
