D643H氣動法蘭硬密封蝶閥

【型號】:D643H

【通經】:DN50~DN2000

【壓力】:0.6MPa-1.6MPa

【溫度】:碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃

【閥體材質】:WCB、合金鋼、不銹鋼、QT450-10

【適用介質】:水、空氣、天然氣、油品及弱腐蝕性流體

D643H氣動法蘭硬密封蝶閥

產品介紹

D643H氣動法蘭硬密封蝶閥由角行程氣動活塞式執行器及三偏心蝶閥閥體組成,采用三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

主要技術參數

公稱通經DN(mm)

50~2000

公稱壓力PN(MPa)

0.6

1.0

1.6

2.5

密封試驗(MPa)

0.66

1.1

1.76

2.75

強度試驗(MPa)

0.9

1.5

2.4

3.75

適用溫度

碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動


主要零部件材質

零件名稱

材料

閥體

WCB、合金鋼、不銹鋼、QT450-10

蝶板

WCB、合金鋼、不銹鋼、QT450-10

閥軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

填料

柔性石墨

產品特點

1、蝶板密封面在關閉狀態下,受力均勻,承壓能力高。
2、能實現雙向密封功能,既可以調節,又具有切斷功能。
3、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
4、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
5、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
6、耐高溫、耐低溫、耐腐蝕性,操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠。

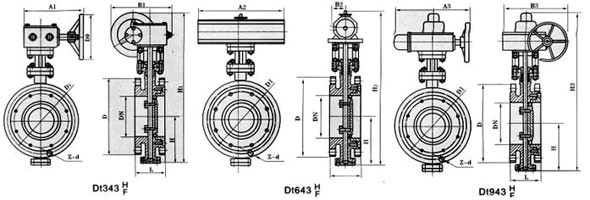

技術參數




公稱通經(DN)

主要尺寸

法蘭尺寸和螺栓規格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

350

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

370

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

380

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

420

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

460

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

555

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

760

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

830

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

895

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

950

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1190

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1255

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1305

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1340

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1520

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

1710

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

1810

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

1960

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2250

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

技術標準:

制造標準

JB/T 8527-97

法蘭標準

GB9113-2000

結構長度標準

GB12221-89

檢驗標準

GB/T
