歡迎來到上海美力德閥門官方網站!

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 蝶閥 >

SD341X法蘭式伸縮蝶閥

【型號】:SD341X

【通經】:DN50-DN2200

【壓力】:0.6Mpa、1.0Mpa

【溫度】:≤120℃

【閥體材質】:灰鑄鐵、球墨鑄鐵

【適用介質】:水、污水、油品、空氣等

SD341X法蘭式伸縮蝶閥

產品介紹

SD341X法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能,使用于溫度在425℃以下,公稱壓力在1.6MPa以下的石油、化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。
法蘭式伸縮蝶閥常見的型號有:sd341x、sd341x-6、sd341x-10、sd341x-16、sd641x、sd641x-10p、sd941x、sd341f、sd641f、sd941f、sd341h、sd641h、sd941h等。


工作壓力(MPa) 0.6 1.0
適用溫度(℃) ≤120 依各種不同膠種而定 ≤120
適用介質 水、污水、油品、空氣等 依各種不同膠種而定 水、污水、油品、空氣等
材料 閥體 灰鑄鐵 灰鑄鐵 球墨鑄鐵
蝶板 球墨鑄鐵(表面處理) 球墨鑄鐵、不銹鋼 球墨鑄鐵
閥桿 2Cr13 不銹鋼、碳素鋼 鉻不銹鋼

產品特點

1、結構獨特,設計靈活,重量輕,省力,啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能,還能為維修閥門安裝更換提供方便。
3、密封部位可調節更換,密封性能可靠。

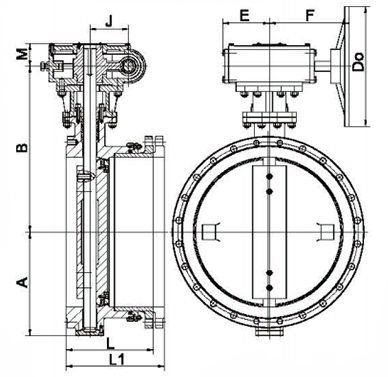

技術參數



DN

L

L1 max

A

B

E

F

J

M

Do

50

160

172

83

120

90

205

83

115

200

65

160

172

89

145

90

205

83

115

200

80

180

195

98

158

90

205

83

115

200

100

195

215

110

170

90

205

83

115

200

125

205

225

123

182

90

205

83

115

200

150

205

225

140

210

90

205

83

115

200

200

218

238

170

238

90

205

83

115

200

250

233

258

195

270

90

205

83

134

250

300

248

268

222

300

90

205

83

134

250

350

278

303

252

330

120

265

141

159

250

400

298

323

285

368

120

265

141

159

250

450

311

336

310

402

185

250

115

163

250

500

330

355

337

438

185

250

115

163

315

600

350

375

393

490

245

400

145

185

315

700

364

395

450

558

245

400

145

185

315

800

415

445

515

625

310

460

191

220

315

900

435

475

560

685

310

460

191

220

400

1000

510

550

610

750

410

55

270

255

400

1200

590

630

825

880

410

55

270

255

400

1400

590

630

840

987

520

640

351

320

400

1600

626

660

960

1158

520

785

440

335

630

1800

670

710

1060

1258

520

640

351

320

400

2000

680

720

1165

1365

520

640

351

320

400

2200

700

740

1325

1470

520

640

351

320

400



安裝注意事項:
伸縮蝶閥安裝前必須平放,切勿隨意磕碰,運行時嚴禁將支架卸掉。
伸縮蝶閥出廠時結構長度為最小長度,安裝時,拉至安裝長度(即設計長度)。
當管道間長度超過伸縮閥安裝長度時,請調整管道間隔,切勿強行拉伸縮蝶閥,以免損壞蝶閥。
伸縮蝶閥可在任意安裝,做溫度補償用時,在管道安裝完成后,需沿管道軸線方向兩端加支架,防止伸縮閥伸縮管拉出。
