D42F、D342F、D642F、D942F型PN10~PN100的雙偏心法蘭蝶閥也叫作高性能法蘭蝶閥,主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。
歡迎來到上海美力德閥門官方網站!
【型號】:d342f-10、d342f-16、d342f-25、d342f-40、d342f-64、d342f-100、d642f-10、d642f-16、d642f-25、d642f-40、d642f-64、d642f-100、d942f-10、d942f-16、d942f-25、d942f-40、d942f-64、d942f-100
【通經】:DN100-DN1600
【壓力】:PN6-PN100
【溫度】:軟密封≤200℃
【閥體材質】:WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
【適用介質】:水、油、氣、醋酸類、硝酸類等其他介質
D42F、D342F、D642F、D942F型PN10~PN100的雙偏心法蘭蝶閥也叫作高性能法蘭蝶閥,主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。
1、 設計合理,結構緊湊,裝拆容易,便于維修。
2、 采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。
3、 完全密封,泄漏為零??梢杂糜诔哒婵展r。
4、 更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。

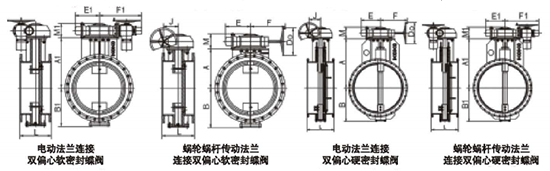

規格 | L | H1 | H2 | PN1.0Mpa | PN1.6MPa | ||||
D | D1 | n-φd | D | D1 | n-φd | ||||
DN100 | 127 | 125 | 233 | 220 | 180 | 8-φ19 | 220 | 180 | 8-φ19 |
DN150 | 140 | 157 | 263 | 285 | 240 | 8-φ23 | 285 | 240 | 8-φ23 |
DN200 | 152 | 188 | 320 | 340 | 295 | 8-φ23 | 340 | 295 | 12-φ23 |
DN250 | 165 | 216 | 345 | 395 | 350 | 12-φ23 | 405 | 355 | 12-φ28 |
DN300 | 178 | 245 | 375 | 445 | 400 | 12-φ23 | 460 | 410 | 12-φ28 |
DN350 | 190 | 280 | 420 | 505 | 460 | 16-φ23 | 520 | 470 | 16-φ28 |
DN400 | 216 | 305 | 485 | 565 | 515 | 16-φ28 | 580 | 525 | 16-φ31 |
DN500 | 229 | 380 | 570 | 670 | 620 | 20-φ28 | 715 | 650 | 20-φ34 |
DN600 | 267 | 430 | 630 | 780 | 725 | 20-φ31 | 840 | 770 | 20-φ37 |
DN700 | 292 | 490 | 710 | 895 | 840 | 24-φ31 | 910 | 840 | 24-φ37 |
DN800 | 318 | 550 | 773 | 1015 | 950 | 24-φ34 | 1025 | 950 | 24-φ40 |
DN900 | 330 | 600 | 840 | 1115 | 1050 | 28-φ34 | 1125 | 1050 | 28-φ40 |
DN1000 | 410 | 670 | 913 | 1230 | 1160 | 28-φ37 | 1255 | 1170 | 28-φ43 |
DN1200 | 470 | 768 | 1173 | 1455 | 1380 | 32-φ40 | 1485 | 1390 | 32-φ49 |
DN1400 | 530 | 860 | 1260 | 1675 | 1590 | 36-φ43 | 1685 | 1590 | 36-φ49 |
DN1600 | 600 | 980 | 1400 | 1915 | 1820 | 40-φ49 | 1930 | 1820 | 40-φ56 |
【執行標準】
設計規范: GB/T 12238 API609
結構長度: GB/T 12221 API609 ASME B16.10
法蘭連接: GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗:GB/T 13927 API598
工作壓力(MPa) | 0.6~10.0 (PN6-PN100) | |
適用溫度(℃) | 軟密封≤200℃ | |
適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |
材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
蝶板 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |
閥桿 | 2Cr13 F304 F316 鉻鉬鋼 低溫鋼 鎳合金 Monel | |
密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel | |
填料 | 柔性石墨 PTFE |
